Каталог TaeguTec вращающиеся инструменты 2020 - 2021

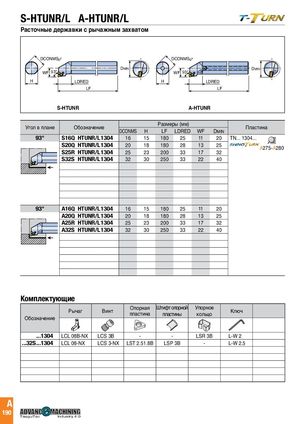

S-HTUNR/L A-HTUNR/L
DCONMSg7 DCONMSg7
| DCONMSg7 | D MIN | D MIN | |||
| WF 93° | WF 93° | ||||
| DMIN |
WF 93° H LDRED H LDRED
| H | LDRED | LF | LF | ||||
| LF | |||||||
| S-HTUNR | A-HTUNR | ||||||
| Размеры (мм) |
Угол в плане Обозначение Пластина
DCONMS H LF LDRED WF DMIN
| DCONMS | 93° S16Q HTUNR/L1304 | 16 | 15 | 180 | 25 | 11 | TN... 1304... 20 |
| g7 | |||||||
| S20Q HTUNR/L1304 | 20 | 18 | 180 | 28 | 13 | 25 | |
| DMIN | A275-A280 | ||||||
| WF 93° | S25R HTUNR/L1304 | 25 | 23 | 200 | 33 | 17 | 32 |
| H | S32S HTUNR/L1304 | 32 | 30 | 250 | 33 | 22 | 40 |
LDRED LF
| 93° | A16Q HTUNR/L1304 | 16 | 15 | 180 | 25 | 11 | 20 |
| A20Q HTUNR/L1304 | 20 | 18 | 180 | 28 | 13 | 25 | |
| A25R HTUNR/L1304 | 25 | 23 | 200 | 33 | 17 | 32 | |
| A32S HTUNR/L1304 | 32 | 30 | 250 | 33 | 22 | 40 |
Комплектующие
| Рычаг | Винт | Опорная пластина | Штифт опорной пластины | Упорное кольцо | Ключ | |
| Обозначение | ||||||
| ...1304 | LCL 08B-NX | LCS 3B | - | - | LSR 3B | L-W 2 |
| ...32S ...1304 | LCL 08-NX | LCS 3-NX | LST 2.51.8B | LSP 3B | - | L-W 2.5 |
