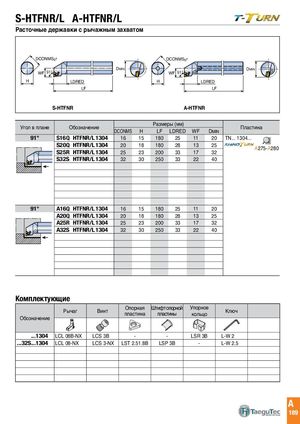

S-HTFNR/L A-HTFNR/L
DCONMSg7 DCONMSg7 DCONMSg7 DMIN DMIN
| WF 91° | D | WF 91° |
| MIN |
| WF 91° | H | LDRED | H | |
| LDRED |
H LDRED LF LF
LF S-HTFNR A-HTFNR
| Угол в плане | Обозначение | Разме | ры(мм) | Пластина | ||||
| DCONMS | H | LF | LDRED | WF | DMIN | |||
| 91° | S16Q HTFNR/L1304 | 16 | 15 | 180 | 25 | 11 | 20 | TN... 1304... |
| S20Q HTFNR/L1304 | 20 | 18 | 180 | 28 | 13 | 25 | A275-A280 | |
| S25R HTFNR/L1304 | 25 | 23 | 200 | 33 | 17 | 32 | ||
| S32S HTFNR/L1304 | 32 | 30 | 250 | 33 | 22 | 40 | ||
| 91° | A16Q HTFNR/L1304 | 16 | 15 | 180 | 25 | 11 | 20 | |
| A20Q HTFNR/L1304 | 20 | 18 | 180 | 28 | 13 | 25 | ||
| A25R HTFNR/L1304 | 25 | 23 | 200 | 33 | 17 | 32 | ||
| A32S HTFNR/L1304 | 32 | 30 | 250 | 33 | 22 | 40 |
Комплектующие
| Рычаг | Винт | Опорная пластина | Штифт опорной пластины | Упорное кольцо | Ключ | |
| Обозначение | ||||||
| ...1304 | LCL 08B-NX | LCS 3B | - | - | LSR 3B | L-W 2 |
| ...32S ...1304 | LCL 08-NX | LCS 3-NX | LST 2.51.8B | LSP 3B | - | L-W 2.5 |
