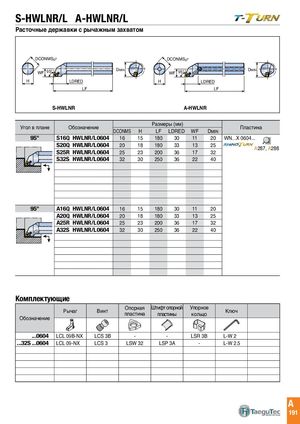

S-HWLNR/L A-HWLNR/L
DCONMSg7 DCONMSg7 DMIN DMIN WF 95° WF 95° DCONMSg7 H
LDRED H LDRED
| D | LF | LF | |||
| WF 95° | MIN | ||||
| H | LDRED |
LF S-HWLNR A-HWLNR
| Угол в плане | Обозначение | Разме | ры(мм) | Пластина | ||||
| DCONMS | H | LF | LDRED | WF | DMIN | |||
| 95° | S16Q HWLNR/L0604 | 16 | 15 | 180 | 30 | 11 | 20 | WN...X 0604... |
| S20Q HWLNR/L0604 | 20 | 18 | 180 | 33 | 13 | 25 | A287A288 | |
| S25R HWLNR/L0604 | 25 | 23 | 200 | 36 | 17 | 32 | , | |
| S32S HWLNR/L0604 | 32 | 30 | 250 | 36 | 22 | 40 | ||
| 95° | A16Q HWLNR/L0604 | 16 | 15 | 180 | 30 | 11 | 20 | |
| A20Q HWLNR/L0604 | 20 | 18 | 180 | 33 | 13 | 25 | ||
| A25R HWLNR/L0604 | 25 | 23 | 200 | 36 | 17 | 32 | ||
| A32S HWLNR/L0604 | 32 | 30 | 250 | 36 | 22 | 40 |
WF 95°
Комплектующие
| Рычаг | Винт | Опорная пластина | Штифт опорной пластины | Упорное кольцо | Ключ | |
| Обозначение | ||||||
| ...0604 | LCL 09B-NX | LCS 3B | - | - | LSR 3B | L-W 2 |
| ...32S ...0604 | LCL 09-NX | LCS 3 | LSW 32 | LSP 3A | - | L-W 2.5 |
