		L2	L3		h	h
	b
							h1
f2				SS

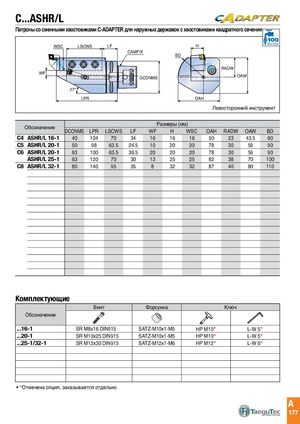

C...ASHR/L	H1	100
Патроны со сменными хвостовиками C-ADAPTER для наружных державок с хвостовиками квадратного сечения

WSC LSCWS LF H Bar Max

CAMFIX BD RADW WF

DCONMS OAW 27° LPR OAH Левосторонний инструмент

						Ра	змеры(	мм)
	бозначение	DCONMS	LPR	LSCWS	LF	WF	H	WSC	OAH	RADW	OAW	BD
C4	ASHR/L 16-1	40	104	70	34	16	16	16	50	23	43.5	60
C5	ASHR/L 20-1	50	98	63.5	24.5	10	20	20	78	30	59	90
C6	ASHR/L 20-1	63	100	63.5	36.5	20	20	20	78	30	59	90
	ASHR/L 25-1	63	120	70	30	13	25	25	82	38	70	100
C8	ASHR/L 32-1	80	140	95	35	8	32	32	87	40	80	110

Комплектующие

	Винт	Форсунка	Кл	юч
Обозначение
...16-1	SR M8x16 DIN915	SATZ-M10x1-M5	HP M10	L-W 5
...20-1	SR M10x25 DIN915	SATZ-M10x1-M5	HP M10	L-W 5
...25-1/32-1	SR M12x30 DIN915	SATZ-M12x1-M6	HP M12	L-W 6
