Каталог TaeguTec вращающиеся инструменты 2020 - 2021

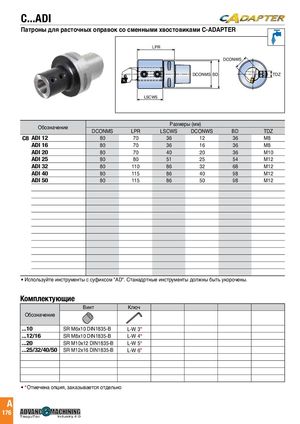

C...ADI SS D1 G1
Патроны для расточных оправок со сменными хвостовиками C-ADAPTERL4 LPR DCONWS DCONMS BD TDZ
LSCWS
| Разме | ры(мм) | |||||
| Обозначение | DCONMS | LPR | LSCWS | DCONWS | BD | TDZ |
| C8 ADI 12 | 80 | 70 | 36 | 12 | 36 | M8 |
| ADI 16 | 80 | 70 | 36 | 16 | 36 | M8 |
| ADI 20 | 80 | 70 | 40 | 20 | 36 | M10 |
| ADI 25 | 80 | 80 | 51 | 25 | 54 | M12 |
| ADI 32 | 80 | 110 | 86 | 32 | 68 | M12 |
| ADI 40 | 80 | 115 | 86 | 40 | 98 | M12 |
| ADI 50 | 80 | 115 | 86 | 50 | 98 | M12 |
Используйте инструменты с суфиксом "AD". Станадртные инструменты должны быть укорочены.
Комплектующие
| Винт | Ключ | |
| Обозначение | ||
| ...10 | SR M6x10 DIN1835-B | L-W 3 |
| ...12/16 | SR M8x10 DIN1835-B | L-W 4 |
| ...20 | SR M10x12 DIN1835-B | L-W 5 |
| ...25/32/40/50 | SR M12x16 DIN1835-B | L-W 6 |
