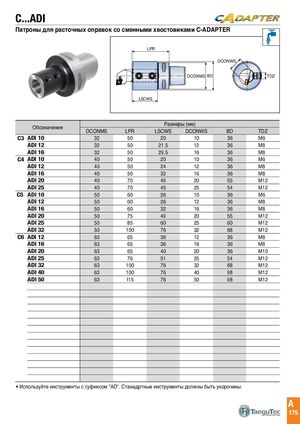

C...ADI SS D1 G1
Патроны для расточных оправок со сменными хвостовиками C-ADAPTERL4
LPR DCONWS DCONMS BD TDZ
LSCWS
| Обозначение | Разме | ры(мм) | ||||
| DCONMS | LPR | LSCWS | DCONWS | BD | TDZ | |
| C3 ADI 10 | 32 | 50 | 20 | 10 | 36 | M6 |
| ADI 12 | 32 | 50 | 21.5 | 12 | 36 | M8 |
| ADI 16 | 32 | 50 | 29.5 | 16 | 36 | M8 |
| C4 ADI 10 | 40 | 50 | 20 | 10 | 36 | M6 |
| ADI 12 | 40 | 50 | 24 | 12 | 36 | M8 |
| ADI 16 | 40 | 50 | 32 | 16 | 36 | M8 |
| ADI 20 | 40 | 70 | 49 | 20 | 55 | M12 |
| ADI 25 | 40 | 70 | 45 | 25 | 54 | M12 |
| C5 ADI 10 | 50 | 60 | 26 | 10 | 36 | M6 |
| ADI 12 | 50 | 60 | 26 | 12 | 36 | M8 |
| ADI 16 | 50 | 60 | 32 | 16 | 36 | M8 |
| ADI 20 | 50 | 75 | 49 | 20 | 55 | M12 |
| ADI 25 | 50 | 85 | 60 | 25 | 60 | M12 |
| ADI 32 | 50 | 100 | 76 | 32 | 68 | M12 |
| C6 ADI 12 | 63 | 65 | 36 | 12 | 36 | M8 |
| ADI 16 | 63 | 65 | 36 | 16 | 36 | M8 |
| ADI 20 | 63 | 65 | 40 | 20 | 36 | M10 |
| ADI 25 | 63 | 76 | 51 | 25 | 54 | M12 |
| ADI 32 | 63 | 100 | 76 | 32 | 68 | M12 |
| ADI 40 | 63 | 100 | 76 | 40 | 98 | M12 |
| ADI 50 | 63 | 115 | 76 | 50 | 98 | M12 |
Используйте инструменты с суфиксом "AD". Станадртные инструменты должны быть укорочены.
