Каталог TaeguTec вращающиеся инструменты 2020 - 2021

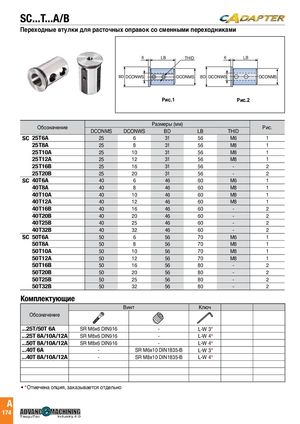

SC...T...A/B
Переходные втулки для расточных оправок со сменными переходниками
6 LB THID 6 LB
BD DCONWS DCONMS BD DCONWS DCONMS
Рис.1 Рис.2
| Обозначение | Р | азмеры(мм) | Рис | |||
| DCONMS | DCONWS | BD | LB | THID | . | |
| SC 25T6A | 25 | 6 | 31 | 56 | M6 | 1 |
| 25T8A | 25 | 8 | 31 | 56 | M8 | 1 |
| 25T10A | 25 | 10 | 31 | 56 | M8 | 1 |
| 25T12A | 25 | 12 | 31 | 56 | M8 | 1 |
| 25T16B | 25 | 16 | 31 | 56 | - | 2 |
| 25T20B | 25 | 20 | 31 | 56 | - | 2 |
| SC 40T6A | 40 | 6 | 46 | 60 | M6 | 1 |
| 40T8A | 40 | 8 | 46 | 60 | M8 | 1 |
| 40T10A | 40 | 10 | 46 | 60 | M8 | 1 |
| 40T12A | 40 | 12 | 46 | 60 | M8 | 1 |
| 40T16B | 40 | 16 | 46 | 60 | - | 2 |
| 40T20B | 40 | 20 | 46 | 60 | - | 2 |
| 40T25B | 40 | 25 | 46 | 60 | - | 2 |
| 40T32B | 40 | 32 | 46 | 60 | - | 2 |
| SC 50T6A | 50 | 6 | 56 | 70 | M6 | 1 |
| 50T8A | 50 | 8 | 56 | 70 | M8 | 1 |
| 50T10A | 50 | 10 | 56 | 70 | M8 | 1 |
| 50T12A | 50 | 12 | 56 | 70 | M8 | 1 |
| 50T16B | 50 | 16 | 56 | 80 | - | 2 |
| 50T20B | 50 | 20 | 56 | 80 | - | 2 |
| 50T25B | 50 | 25 | 56 | 80 | - | 2 |
| 50T32B | 50 | 32 | 56 | 80 | - | 2 |
Комплектующие
| В | инт | Ключ | |
| Обозначение | |||
| ...25T/50T 6A | SR M6x6 DIN916 | - | L-W 3 |
| ...25T 8A/10A/12A | SR M8x6 DIN916 | - | L-W 4 |
| ...50T 8A/10A/12A | SR M8x6 DIN916 | - | L-W 4 |
| ...40T 6A | - | SR M6x10 DIN1835-B | L-W 3 |
| ...40T 8A/10A/12A | - | SR M8x10 DIN1835-B | L-W 4 |
