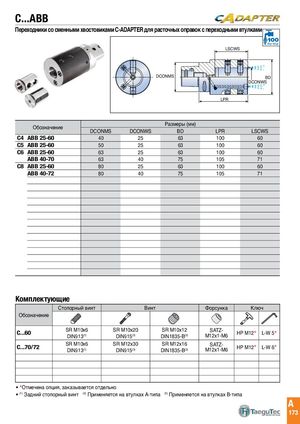

Каталог TaeguTec токарные инструменты 2020 - 2021 - страница 176
Навигация
Каталог TaeguTec вращающиеся инструменты 2020 - 2021
C...ABB 100
Переходники со сменными хвостовиками C-ADAPTER для расточных оправок с переходными втулками
Bar Max LSCWS
DCONMS BD DCONWS LPR
| Размеры(мм) | |||||
| Обозначение | DCONMS | DCONWS | BD | LPR | LSCWS |
| C4 ABB 25-60 | 40 | 25 | 63 | 100 | 60 |
| C5 ABB 25-60 | 50 | 25 | 63 | 100 | 60 |
| C6 ABB 25-60 | 63 | 25 | 63 | 100 | 60 |
| ABB 40-70 | 63 | 40 | 75 | 105 | 71 |
| C8 ABB 25-60 | 80 | 25 | 63 | 100 | 60 |
| ABB 40-72 | 80 | 40 | 75 | 105 | 71 |
Комплектующие
| Стопорный винт | Ви | нт | Форсунка | Кл | юч | |
| Обозначение | ||||||
| C...60 | SR M10x6 DIN913(1) | SR M10x20 DIN915(3) | SR M10x12 DIN1835-B(2) | SATZ- M12x1-M6 | HP M12 | L-W 5 |
| C...70/72 | SR M10x6 DIN913(1) | SR M12x30 DIN915(3) | SR M12x16 DIN1835-B(2) | SATZ- M12x1-M6 | HP M12 | L-W 6 |
(1) Задний стопорный винт (2) Применяется на втулках А-типа (3) Применяется на втулках В-типа A
