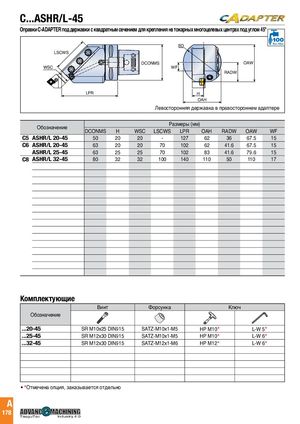

Каталог TaeguTec токарные инструменты 2020 - 2021 - страница 181
Навигация
Каталог TaeguTec вращающиеся инструменты 2020 - 2021
BD LSCWS DCONMS OAW WSC WF RADW C...ASHR/L-45 100 LPR H Оправки C-ADAPTER под державки с квадратным сечением для крепления на токарных многоцелевых центрах под углом 45°OAH BD Bar Max LSCWS DCONMS OAW WSC WF RADW
LPR H OAH Левосторонняя державка в правостороннем адаптере
| Ра | змеры(м | м) | |||||||
| Обозначение | DCONMS | H | WSC | LSCWS | LPR | OAH | RADW | OAW | WF |
| C5 ASHR/L 20-45 | 50 | 20 | 20 | - | 127 | 62 | 36 | 67.5 | 15 |
| C6 ASHR/L 20-45 | 63 | 20 | 20 | 70 | 102 | 62 | 41.6 | 67.5 | 15 |
| ASHR/L 25-45 | 63 | 25 | 25 | 70 | 102 | 83 | 41.6 | 79.6 | 15 |
| C8 ASHR/L 32-45 | 80 | 32 | 32 | 100 | 140 | 110 | 50 | 110 | 17 |
Комплектующие
| Винт | Форсунка | Кл | юч | |
| Обозначение | ||||
| ...20-45 | SR M10x25 DIN915 | SATZ-M10x1-M5 | HP M10 | L-W 5 |
| ...25-45 | SR M12x30 DIN915 | SATZ-M10x1-M5 | HP M10 | L-W 6 |
| ...32-45 | SR M12x30 DIN915 | SATZ-M12x1-M6 | HP M12 | L-W 6 |
