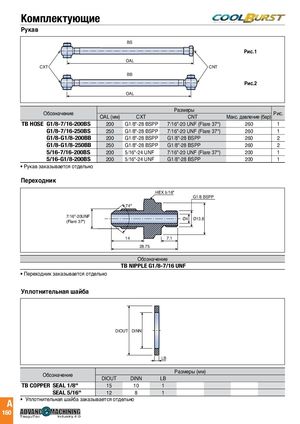

Каталог TaeguTec токарные инструменты 2020 - 2021 - страница 163

Комплектующие Рукав BS Рис.1 OAL CXT CNT BB Рис.2 OAL Размеры Обозначение Рис. OAL (мм) CXT CNT Макс. давление (бар) TB HOSE G1/8-7/16-200BS 200 G1/8"-28 BSPP 7/16"-20 UNF (Flare 37°) 260 1 G1/8-7/16-250BS 250 G1/8"-28 BSPP 7/16"-20 UNF (Flare 37°) 260 1 G1/8-G1/8-200BB 200 G1/8"-28 BSPP G1/8"-28 BSPP 260 2 G1/8-G1/8-250BB 250 G1/8"-28 BSPP G1/8"-28 BSPP 260 2 5/16-7/16-200BS 200 5/16"-24 UNF 7/16"-20 UNF (Flare 37°) 200 1 5/16-G1/8-200BS 200 5/16"-24 UNF G1/8"-28 BSPP 200 1  Рукав заказывается отдельно Переходник HEX 9/16" G1/8 BSPP 74º 7/16"-20UNF HEX 9/16" Ø4 Ø13.8 (Flare 37º) G1/8 BSPP 74º 14 7.1 7/16"-20UNF 28.75 Ø4 Ø13.8 (Flare 37º) Обозначение TB14NIPPLE G1/8-7/16 7.1 UNF  Переходник заказывается отдельно 28.75 Уплотнительная шайба DIOUT DINN DIOUT DINN LB LB Размеры (мм) DRVS Обозначение 9 6 TaeguTec Industry 4.0 DIOUT DINN LB 5-16"-24UNF TB COPPER SEAL 1/8" 15 10 1 SEAL 5/16" 12 8 1 TaeguTec G1/8"-28 Industry BSPP 4.0 Ø4 Ø11 A  Уплотнительная шайба заказывается отдельно6 DRVS 9 5-16"-24UNF 160 TaeguTec Industry 4.0 25 D
