HEX 9/16" G1/8 BSPP
7/16"-20UNF Ø4 Ø13.8 (Flare 37º)
DIOUT DINN

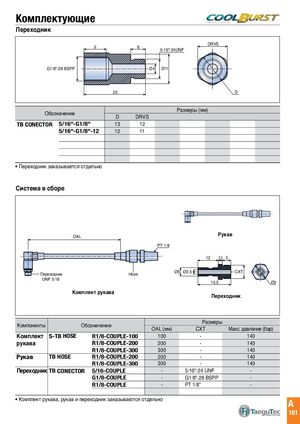

Переходник
9 6
G1/8"-28 BSPP
LB
DRVS 5-16"-24UNF
Ø4 Ø11
25 D Размеры (мм) Обозначение D DRVS
| TB CONECTOR 5/16"-G1/8" | 13 | 12 | |
| 5/16"-G1/8"-12 | 12 | 11 |
- Переходник заказывается отдельно
Система в сборе
OAL
ПереходникConnector UNF 5/18 Комплект рукава
Hose
PT 1/8
Ø5 Ø2.5
Рукав
12 2.5 5 CXT 19.5 Ø9 Переходник
| Размеры | |||||
| Компоненты | Об | значение | OAL(мм) | CXT | Макс.давление(бар) |
| Комплект | S-TB HOSE | R1/8-COUPLE-100 | 100 | - | 140 |
| рукава | R1/8-COUPLE-200 | 200 | - | 140 | |
| R1/8-COUPLE-300 | 300 | - | 140 | ||
| Рукав | TB HOSE | R1/8-COUPLE-200 | 200 | - | 140 |
| R1/8-COUPLE-300 | 300 | - | 140 | ||
| Переходник | TB CONECTOR | 5/16-COUPLE | - | 5/16"-24 UNF | - |
| G1/8-COUPLE | - | G1/8"-28 BSPP | - | ||
| R1/8-COUPLE | - | PT 1/8" | - |
- Комплект рукава, рукав и переходник заказываются отдельно A
