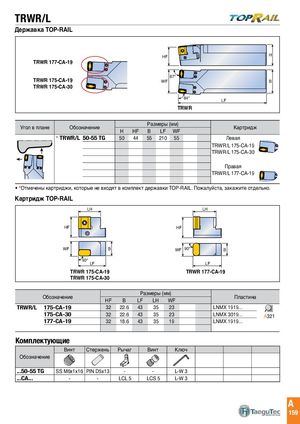

TRWR/L
Державка TOP-RAIL
87° HF H
| WF | TRWR 177-CA-19 | B | ||
| 84° | 87° |
LFTRWR 175-CA-19 WF B
TRWR 175-CA-30 84° LF TRWR
| Угол в плане | Обозначение | H | HF | Раз B | меры LF | (мм) WF | Картридж |
| TRWR/L 50-55 TG | 50 | 44 | 55 | 210 | 55 | Левая | |
| TRWR/L 175-CA-19 | |||||||
| TRWR/L 175-CA-30 | |||||||
| Правая | |||||||
| TRWR/L 177-CA-19 |
Отмечены картриджи, которые не входят в комплект державки TOP-RAIL. Пожалуйста, закажите отдельно.
Картридж TOP-RAIL
LH LH LH LH
| HF | HF | HF | HF | ||||||||
| WF | B WF | WF | 90° | B | BWF | 90° | B | ||||
| 90° | 90° | ||||||||||
| LF | LF | LF | LF |
TRWR 175-CA-19 TRWR 177-CA-19 TRWR 175-CA-30
| Об | Раз | меры( | мм) | П | |||
| означение | HF | B | LF | LH | WF | ластина | |
| TRWR/L | 175-CA-19 | 32 | 22.6 | 43 | 35 | 23 | LNMX 1919... |
| 175-CA-30 | 32 | 22.6 | 43 | 35 | 23 | LNMX 3019... A321 | |
| 177-CA-19 | 32 | 18.6 | 43 | 35 | 19 | LNMX 1919... |
Комплектующие
| Винт | Стержень | Рычаг | Винт | Ключ | |
| Обозначение | |||||
| ...50-55 TG | SS M6x1x16 | PIN D5x13 | - | - | L-W 3 |
| ...CA... | - | - | LCL 5 | LCS 5 | L-W 3 |
