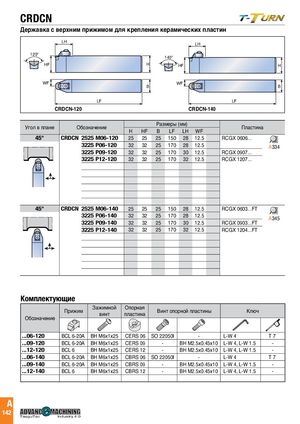

LH CRDCN 120° Державка с верхним прижимом для крепления керамических пластин LH LH WF 120° B 140°

HF	H	HF	H
LF
LH WF		WF
	B		B
140°
	LF		LF

HF	CRDCN-120	H		CRDCN-140
WF			Размеры (мм)

Угол в плане ОбозначениеB Пластина

	H	HF	B	LF LH WF
CRDCN 2525 M06-120 45°	25	25	25 150 28 12.5			RCGX 0606...
LF 3225 P06-120
	32	32	25 170 28 12.5			A334
3225 P09-120	32	32	25 170	30	12.5	RCGX 0907...
3225 P12-120	32	32	25 170	32	12.5	RCGX 1207...

45°	CRDCN 2525 M06-140		25	25	25 150 28 12.5			RCGX 0603...FT
		3225 P06-140	32	32	25 170 28 12.5				A345
		3225 P09-140	32	32	25 170	30	12.5	RCGX 0903...FT
		3225 P12-140	32	32	25 170	32	12.5	RCGX 1204...FT

Комплектующие

	Прижим	Зажимной винт	Опорная пластина	Винт опо	рной пластины	Ключ
Обозначение
...06-120	BCL 6-20A	BH M6x1x25	CERS 06	SO 22050I	-	L-W 4	T 7
...09-120	BCL 6-20A	BH M6x1x25	CERS 09	-	BH M2.5x0.45x10	L-W 4,L-W 1.5	-
...12-120	BCL 6	BH M6x1x25	CERS 12	-	BH M2.5x0.45x10	L-W 4,L-W 1.5	-
...06-140	BCL 6-20A	BH M6x1x25	CBRS 06	SO 22050I	-	L-W 4	T 7
...09-140	BCL 6-20A	BH M6x1x25	CBRS 09	-	BH M2.5x0.45x10	L-W 4,L-W 1.5	-
...12-140	BCL 6	BH M6x1x25	CBRS 12	-	BH M2.5x0.45x10	L-W 4,L-W 1.5	-
