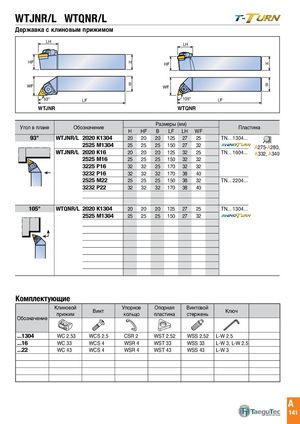

WTJNR/L WTQNR/L
Державка с клиновым прижимом
LH LH LH HF H
HF H HF H
WF B B
WF WF B
93° LF 105°
| 93° | LF | LF | |||
| WTJNR | WTQNR | ||||
| LH | |||||
| Размеры (мм) |
Угол в плане Обозначение Пластина
H HF B LF LH WF
HF 93° WTJNR/L 2020 K1304H
| 20 | 20 | 20 125 27 | 25 | TN... 1304... | ||
| 2525 M1304 | 25 | 25 | 25 150 27 | 32 | A275-A280, | |
| WTJNR/L 2020 K16 | 20 | 20 | 20 125 | 32 | 25 | A332, A340 TN... 1604... |
| WF B | ||||||
| 2525 M16 | 25 | 25 | 25 150 | 32 | 32 | |
| 3225 P16 | 32 | 32 | 25 170 | 32 | 32 | |
| LF 105° | ||||||
| 3232 P16 | 32 | 32 | 32 | 170 38 | 40 | |
| 2525 M22 | 25 | 25 | 25 150 | 38 | 32 | TN... 2204... |
| 3232 P22 | 32 | 32 | 32 | 170 38 | 40 | |
| WTQNR/L 2020 K1304 105° | 20 | 20 | 20 125 27 | 25 | TN... 1304... | |
| 2525 M1304 | 25 | 25 | 25 150 27 | 32 |
Комплектующие
| Клиновой прижим | Винт | Упорное кольцо | Опорная пластина | Винтовой стержень | Ключ | |
| Обозначение | ||||||
| ...1304 | WC 2.53 | WCS 2.5 | CSR 2 | WST 2.52 | WSS 2.52 | L-W 2.5 |
| ...16 | WC 33 | WCS 4 | WSR 4 | WST 33 | WSS 33 | L-W 3,L-W 2.5 |
| ...22 | WC 43 | WCS 4 | WSR 4 | WST 43 | WSS 43 | L-W 3 |
