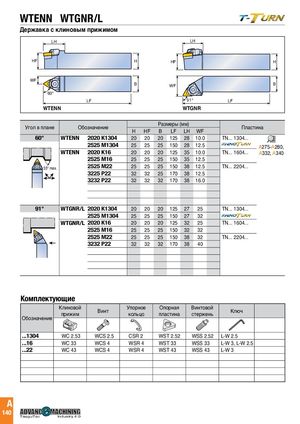

Каталог TaeguTec токарные инструменты 2020 - 2021 - страница 143
Навигация
Каталог TaeguTec вращающиеся инструменты 2020 - 2021
WTENN WTGNR/L
Державка с клиновым прижимом
LH LH HF H
| HF | H | HF | H |
| WF | |||
| WF | B | ||
| B | WF | B | |
| 60° | |||
| LF | 60° |
LF 91° LF
| LH | WTENN | WTGNR | |
| Размеры (мм) |
HF Угол в плане ОбозначениеH Пластина
| H | HF | B | LF LH WF | |||||
| 60° WTENN | 2020 K1304 | 20 | 20 | 20 125 28 10.0 | TN... 1304... | |||
| 2525 M1304 | 25 | 25 | 25 150 28 12.5 | A275-A280, | ||||
| WF WTENN | B2020 K16 | 20 | 20 | 20 125 | 35 | 10.0 | A332, A340 TN... 1604... | |
| 2525 M16 | 25 | 25 | 25 150 | 35 | 12.5 | |||
| LF 91° | 2525 M22 | 25 | 25 | 25 150 | 38 | 12.5 | TN... 2204... | |
| 55° max. | ||||||||
| 3225 P2255° max. | 32 | 32 | 25 170 | 38 | 12.5 | |||
| 3232 P22 | 32 | 32 | 32 | 170 | 38 | 16.0 | ||
| 91° WTGNR/L 2020 K1304 | 20 | 20 | 20 125 27 | 25 | TN... 1304... | |||
| 2525 M1304 | 25 | 25 | 25 150 27 | 32 | ||||
| WTGNR/L 2020 K16 | 20 | 20 | 20 125 | 32 | 25 | TN... 1604... | ||
| 2525 M16 | 25 | 25 | 25 150 | 32 | 32 | |||
| 2525 M22 | 25 | 25 | 25 150 | 38 | 32 | TN... 2204... | ||
| 3232 P22 | 32 | 32 | 32 | 170 | 38 | 40 |
Комплектующие
| Клиновой прижим | Винт | Упорное кольцо | Опорная пластина | Винтовой стержень | Ключ | |
| Обозначение | ||||||
| ...1304 | WC 2.53 | WCS 2.5 | CSR 2 | WST 2.52 | WSS 2.52 | L-W 2.5 |
| ...16 | WC 33 | WCS 4 | WSR 4 | WST 33 | WSS 33 | L-W 3,L-W 2.5 |
| ...22 | WC 43 | WCS 4 | WSR 4 | WST 43 | WSS 43 | L-W 3 |
TaeguTec Industry 4.0
