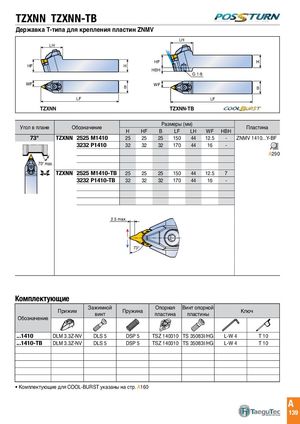

TZXNN TZXNN-TB
Державка Т-типа для крепления пластин ZNMV
LH 3.5 max. LH LH 3.5 max. 2.5 max. HF H
| 73° | HF | H | ||
| HF | H |
| 3.5 max. | HBH | 73° | |
| WF | G 1/8 |
B 3.5 max. 73°
WF WF 2.5 max.
B B LF LF LF TZXNN TZXNN-TB
Размеры (мм) 3.5 max.
Угол в плане Обозначение Пластина
| H | HF | B | LF | LH | WF HBH | ||||
| 73° TZXNN 2525 M1410 | 25 | 25 | 25 | 150 | 44 | 12.5 | - | ZNMV 1410...Y-BF | |
| 3232 P1410 | 32 | 32 | 32 | 170 | 44 | 16 | 70° max.- | ||
| A290 | |||||||||
| 70° max. | |||||||||
| Frontal | |||||||||
| TZXNN 2525 M1410-TB70° max. | 25 | 25 | 25 | 150 | 44 | 12.5 | 7 | Coolant Hole | |
| 3232 P1410-TB | 32 | 32 | 32 | 170 | 44 | 16 | - |
LH
HF
WF
G 1/8
LF
H
B
2.5 max.
73°
3.5 max.
Комплектующие
| Прижим | Зажимной винт | Пружина | Опорная пластина | Винт опорной пластины | Кл | юч | |
| Обозначение | |||||||
| ...1410 | DLM 3.3Z-NV | DLS 5 | DSP 5 | TSZ 140310 | TS 35083I/HG | L-W 4 | T 10 |
| ...1410-TB | DLM 3.3Z-NV | DLS 5 | DSP 5 | TSZ 140310 | TS 35083I/HG | L-W 4 | T 10 |
