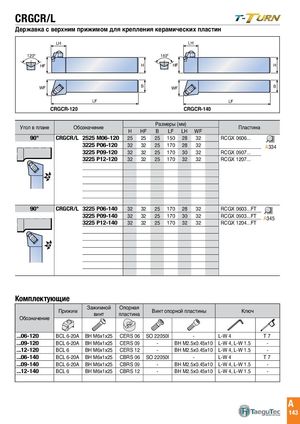

CRGCR/L

Державка с верхним прижимом для крепления керамических пластин

HF		LH	H		LH
	120°			140°

WF	HF	B	H	HF	H
	LF
	WF		B	WF	B

LH LF LF 140° CRGCR-120 CRGCR-140

HF H Размеры (мм)

Угол в плане Обозначение Пластина

H HF B LF LH WF

WF	90°	CRGCR/L 2525 M06-120B		25	25	25 150 28		32	RCGX 0606...
			3225 P06-120	32	32	25 170 28		32		A334
	LF		3225 P09-120	32	32	25 170	30	32	RCGX 0907...
			3225 P12-120	32	32	25 170	32	32	RCGX 1207...

90°	CRGCR/L 3225 P06-140		32	32	25 170 28		32	RCGX 0603...FT
		3225 P09-140	32	32	25 170	30	32	RCGX 0903...FT	A345
		3225 P12-140	32	32	25 170	32	32	RCGX 1204...FT

Комплектующие

	Прижим	Зажимной винт	Опорная пластина	Винт опо	рной пластины	Ключ
Обозначение
...06-120	BCL 6-20A	BH M6x1x25	CERS 06	SO 22050I	-	L-W 4	T 7
...09-120	BCL 6-20A	BH M6x1x25	CERS 09	-	BH M2.5x0.45x10	L-W 4,L-W 1.5	-
...12-120	BCL 6	BH M6x1x25	CERS 12	-	BH M2.5x0.45x10	L-W 4,L-W 1.5	-
...06-140	BCL 6-20A	BH M6x1x25	CBRS 06	SO 22050I	-	L-W 4	T 7
...09-140	BCL 6-20A	BH M6x1x25	CBRS 09	-	BH M2.5x0.45x10	L-W 4,L-W 1.5	-
...12-140	BCL 6	BH M6x1x25	CBRS 12	-	BH M2.5x0.45x10	L-W 4,L-W 1.5	-
