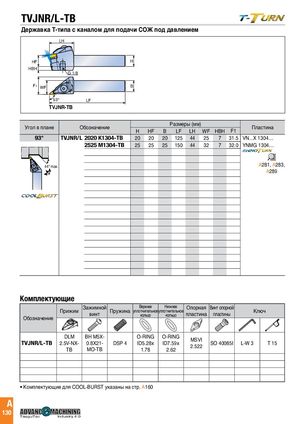

TVJNR/L-TB
Державка Т-типа с каналом для подачи СОЖ под давлением
LH LH HF H HBH
| HF | G 1/8 | H |
| HBH |
F 1 WF G 1/8 B
| F 1 WF | 93° | LF | B | |||
| TVJNR-TB | ||||||
| 93° | LF | |||||
| Размеры (мм) |
Угол в плане Обозначение Пластина
| H | HF | B | LF | LH WF HBH F1 | ||||||
| 93° | TVJNR/L 2020 K1304-TB | 20 | 20 | 20 125 | 44 | 25 | 7 | 31.5 VN...X 1304… | ||
| 2525 M1304-TB | 25 | 25 | 25 150 | 44 | 32 | 7 | 32.0 YNMG 1304… |
44° max. A281, A283, 44° max. A289
Комплектующие
| Прижим | Зажимной винт | Пружина | Верхнее уплотнительное кольцо | Нижнее уплотнительное кольцо | Опорная пластина | Винт опорной пластины | Кл | юч | |
| Обозначение | |||||||||
| TVJNR/L-TB | DLM 2.5V-NX- TB | BH M5X- 0.8X21- MO-TB | DSP 4 | O-RING ID5.28x 1.78 | O-RING ID7.59x 2.62 | MSVI 2.522 | SO 40085I | L-W 3 | T 15 |
