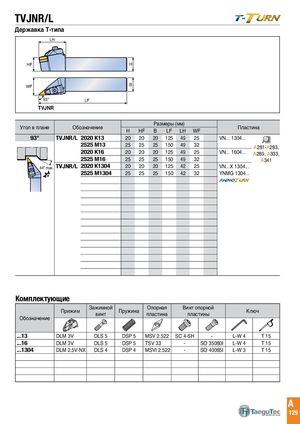

Каталог TaeguTec токарные инструменты 2020 - 2021 - страница 132
Навигация
Каталог TaeguTec вращающиеся инструменты 2020 - 2021
TVJNR/L
LH
HF H HF H WF B WF B 93° LF 93° LF TVJNR Размеры (мм)
Угол в плане Обозначение Пластина
| H | HF | B | LF LH WF | |||||
| 93° TVJNR/L 2020 K13 | 20 | 20 | 20 125 | 49 | 25 | VN... 1304... | ||
| 2525 M13 | 25 | 25 | 25 150 | 49 | 32 | A281-A283, | ||
| 2020 K16 | 20 | 20 | 20 125 | 49 | 25 | VN... 1604... | A289, A333, | |
| 2525 M16 | 25 | 25 | 25 150 | 49 | 32 | A341 | ||
| TVJNR/L 2020 K1304 | 20 | 20 | 20 125 | 42 | 25 | VN...X 1304... | ||
| 44° max. | ||||||||
| 44° max. 2525 M1304 | 25 | 25 | 25 150 | 42 | 32 | YNMG 1304... |
Комплектующие
| Прижим | Зажимной винт | Пружина | Опорная пластина | Винт о плас | порной тины | Кл | юч | |
| Обозначение | ||||||||
| ...13 | DLM 3V | DLS 5 | DSP 5 | MSV 2.522 | SC 4-SH | - | L-W 4 | T 15 |
| ...16 | DLM 3V | DLS 5 | DSP 5 | TSV 33 | - | SO 35080I | L-W 4 | T 15 |
| ...1304 | DLM 2.5V-NX | DLS 4 | DSP 4 | MSVI 2.522 | - | SO 40085I | L-W 3 | T 15 |
