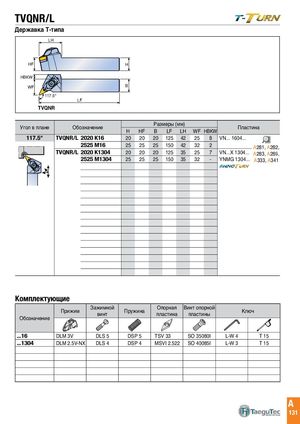

TVQNR/L
LH
HF H h h HBKW b1 B WF f 117.5°b LF 117.5° TVQNR l2 l1 Размеры (мм)
| Угол в плане | Об | означение | H | HF | Раз B | меры LF | (мм) LH | WF | HBKW | Пласт | ина |
| 117.5° | TVQNR/L | 2020 K16 | 20 | 20 | 20 | 125 | 42 | 25 | 8 | VN... 1604... | |
| 2525 M16 | 25 | 25 | 25 | 150 | 42 | 32 | 2 | A281A282 | |||
| TVQNR/L | 2020 K1304 | 20 | 20 | 20 | 125 | 35 | 25 | 7 | VN...X 1304... | ,, A283,A289, | |
| 2525 M1304 | 25 | 25 | 25 | 150 | 35 | 32 | - | YNMG 1304... | A333,A341 |
Комплектующие
| Прижим | Зажимной винт | Пружина | Опорная пластина | Винт опорной пластины | Кл | юч | |
| Обозначение | |||||||
| ...16 | DLM 3V | DLS 5 | DSP 5 | TSV 33 | SO 35080I | L-W 4 | T 15 |
| ...1304 | DLM 2.5V-NX | DLS 4 | DSP 4 | MSVI 2.522 | SO 40085I | L-W 3 | T 15 |
