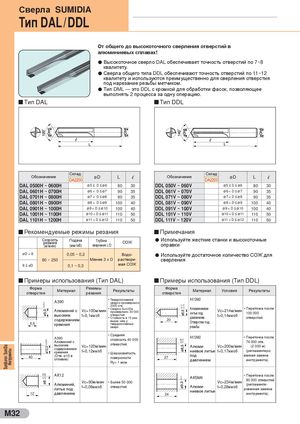

Сверла SUMIDIA Тип DAL/DDL От общего до высокоточного сверления отверстий в алюминиевых сплавах! l Высокоточное сверло DAL обеспечивает точность отверстий по 7~8 квалитету. l Сверла общего типа DDL обеспечивают точность отверстий по 11~12 квалитету и используются преимущественно для сверления отверстия под нарезание резьбы метчиком. l Тип DML — это DDL с кромкой для обработки фасок, позволяющее выполнять 2 процесса за одну операцию. Тип DAL Тип DDL Склад. Склад Обозначение DA2200 øD L l Обозначение DA2200 øD L l DAL 0500H ~ 0600H ø5 ≤ D ≤ ø6 80 30 DDL 050V ~ 060V ø5 ≤ D ≤ ø6 80 30 DAL 0601H ~ 0700H ø6 < D ≤ ø7 90 35 DDL 061V ~ 070V ø6 < D ≤ ø7 90 35 DAL 0701H ~ 0800H ø7 < D ≤ ø8 90 35 DDL 071V ~ 080V ø7 < D ≤ ø8 90 35 DAL 0801H ~ 0900H ø8 < D ≤ ø9 100 40 DDL 081V ~ 090V ø8 < D ≤ ø9 100 40 DAL 0901H ~ 1000H ø9 < D ≤ ø10 100 40 DDL 091V ~ 100V ø9 < D ≤ ø10 100 40 DAL 1001H ~ 1100H ø10 < D ≤ ø11 110 50 DDL 101V ~ 110V ø10 < D ≤ ø11 110 50 DAL 1101H ~ 1200H ø11 < D ≤ ø12 110 50 DDL 111V ~ 120V ø11 < D ≤ ø12 110 50 Рекомендуемые режимы резания Примечания Скорость резания Подача Глубина СОЖ l Используйте жесткие станки и высокоточные (м/мин) (мм/об) сверления L/D оправки øD < 8 0,05 ~ 0,2 Водо- l Используйте достаточное количество СОЖ для 80 ~ 250 Менее 3 x D раствори- сверления 8 ≤ øD 0,1 ~ 0,3 мая СОЖ Примеры использования (Тип DAL) Примеры использования (Тип DDL) Форма Режимы Форма Материал Результаты Материал Условия Результаты отверстия резания отверстия • Твердосплавное АК12М2 A390 сверло просверлило +0,012 2000 отв. -0,15 +0,11 • Сверло SumiDia Алюминиевое • Переточка после Алюминий с Vc=100м/мин просверлило 30 000 Vc=214м/мин литье под 100 000 высоким f=0,1мм/об отверстий f=0,14мм/об • Стойкость в 15 раз давлением. отверстий. содержанием выше, чем у 20 Отверстие под 6,6 кремния твердосплавных сверл. резьбы • Средняя A390 АК12М2 • Переточка после стойкость 40 000 +0,28 -0,12 +0,043 Алюминий с 74 000 отв. высоким отверстий. Алюми- (2 000 м) Sumiboron / SumiDia Vc=120м/мин Vc=200м/мин содержанием ниевое литье f=0,17мм/об Инструменты кремния f=0,12мм/об (регламентиро- • Шероховатость 40 (Отв. ø10 в под ванная замена отливке) поверхности 27 давлением инструмента). Ry= 1 мкм АК12 • Переточка после +0,102 +0,052 АК5М4 0,1 80 000 отверстий Vc=90м/мин • Более 50 000 Vc=234м/мин Алюминий, (регламенти- f=0,08мм/об отверстий Алюми- f=0,28мм/об литье под рованная замена ниевое литье 12 давлением 24 инструмента). M32
