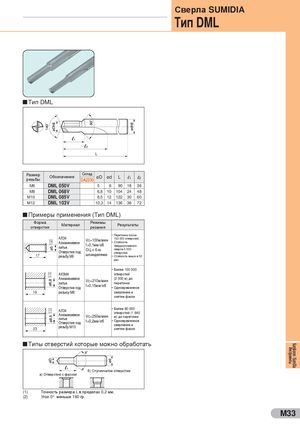

Сверла SUMIDIA Тип DML Тип DML Размер Склад резьбы Обозначение DA2200 øD ød L l1 l2 M6 DML 050V 5 8 90 18 36 M8 DML 068V 6,8 10 104 24 48 M10 DML 085V 8,5 12 122 30 60 M12 DML 103V 10,3 14 136 36 72 Примеры применения (Тип DML) Форма Режимы Материал Результаты отверстия резания • Переточка после АЛ34 Vc=100м/мин 150 000 отверстий. -0,083 +0,153 Алюминиевое • Стойкость f=0,1мм/об твердосплавного литье. ОЦ с 6-ю сверла 5 000 Отверстие под отверстий. 17 резьбу M6 шпинделями • Стойкость выше в 50 раз • Более 100 000 АК5М4 отверстий -0,153 +0,112 Алюминиевое Vc=210м/мин (2 000 м) до литье. переточки f=0,15мм/об • Одновременное Отверстие под 19 резьюу М8 сверление и снятие фаски • Более 80 000 -0,153 +0,112 АЛ34 отверстий (1 840 Алюминиевое Vc=250м/мин м) до переточки литье. • Одновременное Отверстие под f=0,2мм/об сверление и 23 резьбу М10 снятие фаски Типы отверстий которые можно обработать Sumiboron / SumiDia Инструменты б) Ступенчатое отверстие а) Отверстие с фаской (1) Точность размера L в пределах 0,2 мм. (2) Угол 0° меньше 180 гр. M33
