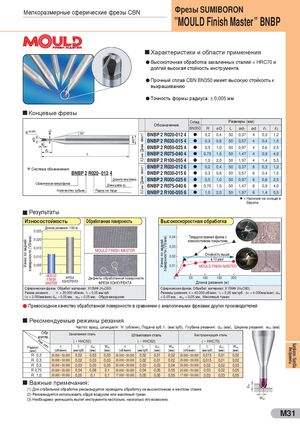

Общий каталог Sumitomo 2012 - страница 365

Мелкоразмерные сферические фрезы CBN Фрезы SUMIBORON ”MOULD Finish Master” BNBP Характеристики и области применения l Высокоточная обработка закаленных сталей < HRC70 и долгий высокая стойкость инструмента l Прочный сплав CBN BN350 имеет высокую стойкость к выкрашиванию l Точность формы радиуса: ± 0,005 мм Концевые фрезы Склад. Размеры (мм) Обозначение BN350 R øD L ød1 ød l1 l2 BNBP 2 R020-012 4 l 6,0 мм (Диам. хвост.) 4,0 мм (Диам. хвост.) 0,2 0,4 50 0,37 4 0,3 1,2 BNBP 2 R030-015 4 l 0,3 0,6 50 0,57 4 0,4 1,5 BNBP 2 R050-025 4 l 0,5 1,0 50 0,97 4 0,6 2,5 BNBP 2 R075-040 4 l 0,75 1,5 50 1,47 4 0,9 4,0 BNBP 2 R100-055 4 l 1,0 2,0 50 1,97 4 1,4 5,5 h Система обозначения: BNBP 2 R020-012 6 l 0,2 0,4 50 0,37 6 0,3 1,2 BNBP 2 R020- 012 4 BNBP 2 R030-015 6 l 0,3 0,6 50 0,57 6 0,4 1,5 Диаметр хвостовика BNBP 2 R050-025 6 l 0,5 1,0 50 0,97 6 0,6 2,5 Сферическая микрофреза Длина шейки (l2) BNBP 2 R075-040 6 l 0,75 1,5 50 1,47 6 0,9 4,0 Количество зубьев Радиус на торце BNBP 2 R100-055 6 l 1,0 2,0 50 1,97 6 1,4 5,5 l = Наличие на складе в Европе Результаты Износостойкость Обработанная поверхность Высокоскоростная обработка Длина резания: 100 м -- 0,025 Твердосплавная фреза с поверхности (VB/мм) 0,04 -- поверхности (VB/мм) 0,020 износостойким покрытием Износ по задней Износ по задней 0,015 0,03 -- MOULD FINISH MASTER 0,02 -- Стойкость выше 0,010 в 10 раз! 0,005 0,01 -- MOULD FINISH MASTER 0 l l l l MOULD ФРЕЗА FINISH Дефекты обработанной поверхности 0 50 100 150 200 КОНКУРЕНТА ФРЕЗА КОНКУРЕНТА Длина резания (м) MASTER Сферическая фреза. Обрабат. материал: X12МФ (HRC60) Сферическая фреза. Обрабат. материал: X15МФ (HRC60). Режим резания: n = 20.000 об/мин, f t = 0,05 мм/зуб Режимы резания: n = 40.000 об/мин, f t = 0,05 мм/зуб. (v f = 4.000мм/мин) doc (v f = 2.000мм/мин) doc = 0,05 мм, woc = 0,05 мм, Обдув ввоздухом = 0,05 мм, woc = 0,05 мм, Масляный туман Превосходное качество обработанной поверхности в сравнении с аналогичными фрезами других производителей Рекомендуемые режимы резания Частот. вращ. шпинделя: N (об/мин), Подача зуб: f t (мм/ зуб), Глубина резания: doc (мм), Ширина резания: woc (мм) Обр. Закаленная сталь матер. Штамповая сталь Бастрорежущая сталь Ре ( ~ HRC52) ( ~ HRC62) ( ~ HRC70) ж. рез Sumiboron / SumiDia Радиус . n ft d oc Woc n ft d oc Woc n ft d oc Woc Инструменты (мм) (об/мин) (мм/зуб) (мм) (мм) (об/мин) (мм/зуб) (мм) (мм) (об/мин) (мм/зуб) (мм) (мм) R 0,2 20.000 ~ 50.000 0,02 0,03 0,03 20.000 ~ 50.000 0,02 0,01 0,02 20.000 ~ 50.000 0,015 0,01 0,02 R 0,3 20.000 ~ 50.000 0,02 0,03 0,03 20.000 ~ 50.000 0,02 0,01 0,02 20.000 ~ 50.000 0,015 0,01 0,02 R 0,5 20.000 ~ 50.000 0,03 0,05 0,05 20.000 ~ 50.000 0,03 0,03 0,04 20.000 ~ 50.000 0,02 0,02 0,03 R 0,75 20.000 ~ 50.000 0,04 0,08 0,1 20.000 ~ 50.000 0,04 0,05 0,05 20.000 ~ 50.000 0,03 0,02 0,05 R 1,0 20.000 ~ 50.000 0,05 0,1 0,1 17.000 ~ 50.000 0,05 0,05 0,05 17.000 ~ 50.000 0,03 0,03 0,05 Важные примечания: d oc (1) Для стабильной обработки рекомендуется проводить обработку на высокоточном и жестком станке (2) Рекомендуется использовать обдув воздухом или масляный туман. (3) Необходимо уменьшить вылет инструмента настолько, насколько это возможно. Woc M31
