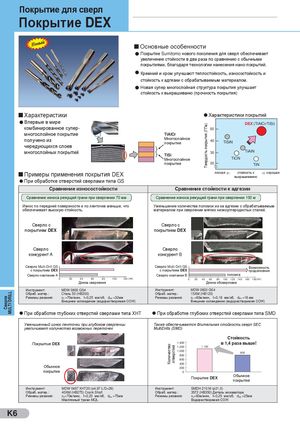

Сверла MULTI DRILL Количество отверстий Твердость покрытия (ГПа) Покрытие для сверл Покрытие DEX Новый Основные особенности l Покрытие Sumitomo нового поколения для сверл обеспечивает увеличение стойкости в два раза по сравнению с обычными покрытиями, благодаря технологии нанесения нано-покрытий. l Кремний и хром улучшают теплостойкость, износостойкость и стойкость к адгезии с обрабатываемым материалом. l Новая супер многослойная структура покрытия улучшает стойкость к выкрашиваню (прочность покрытия) Характеристики l Характеристики покрытий l Впервые в мире DEX ( T iA lC r/T iS i) комбинированное супер- 50 многослойное покрытие TiAlCr получено из Многослойноепокрытие 40 T iS iN чередующихся слоев многослойных покрытий TiSi 30 T iA lN Многослойное T iC N покрытие 20 〜 〜 T iN Примеры применения покрытия DEX плохая ^ стойкость к a хорошаявыкрашиванию l При обработке отверстий сверлами типа GS Сравнение износостойкости Сравнение стойкости к адгезии Сравнение износа режущей грани при сверлении 70 мм Сравнение износа режущей грани при сверлении 100 м Износ по передней поверхности и по ленточке меньше, что Уменьшение количества поломок из-за адгезии с обрабатываемым обеспечивает высокую стойкость. материалом при сверлении мягких низкоуглеродистых сталей. Сверло с Сверло с покрытием DEX покрытием DEX Сверло Сверло конкурент А конкурент B Сверло Multi-Drill GS Сверло Multi-Drill GS Возможность с покрытием DEX с покрытием DEX продолжения Сверло компании А Сверло компании B поломка 0 20 40 60 80 100 120 ( m ) 0 20 40 60 80 100 120 140 160 180 ( m ) Длина сверления Длина обсверловки Инструмент: MDW 0800 GS4 Инструмент: MDW 0600 GS4 Обраб. матер.: Cталь 50 (HB200) Обраб. матер.: 15ХМ (HB120) Режимы резания: vc =70м/мин, f=0,25 мм/об, doc =32мм Режимы резания: vc =60м/мин, f=0,18 мм/об, doc =18 мм Внешнее охлаждение (водорастворимая СОЖ) Внешнее охлаждение (водорастворимая СОЖ) l При обработке глубоких отверстий сверлами типа XHT l При обработке глубоких отверстий сверлами типа SMD Уменьшенный износ ленточки при глубоком сверлении Также обеспечивается длительная стойкость сверл SEC увеличивает количество возможных переточек MultiDrills (SMD) Стойкость Покрытие DEX 1. 400 в 1,4 раза выше! 1. 200 1. 150 1. 000 800 800 600 400 Обычное 200 покрытие 0 Покрытие DEX Обычноепокрытие Инструмент: MDW 0497 XHT20 (ø4,97 L/D=29) Инструмент: SMDH 210 M (ø21,0) Обраб. матер.: 40ХМ (HB275) Crank Shaft Обраб. матер.: 35Г2 (HB350) Деталь экскаватора Режимы резания: vc=70м/мин, f=0,23 мм/об, doc =75мм Режимы резания: vc=60м/мин, f=0,25 мм/об, doc =25мм Маслянный туман MQL Водорастворимая СОЖ K6
