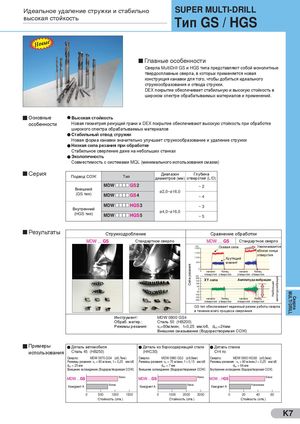

Общий каталог Sumitomo 2012 - страница 271

Идеальное удаление стружки и стабильно SUPER MULTI-DRILL Тип GS / HGS высокая стойкость Новые Главные особенности Сверла MultiDrill GS и HGS типа представляют собой монолитные твердосплавные сверла, в которых применяется новая конструкция канавки для того, чтобы добиться идеального стружкообразования и отвода стружки. DEX покрытие обеспечивает стабильную и высокую стойкость в широком спектре обрабатываемых материалов и применений. Основные l Высокая стойкость особенности Новая геометрия режущей грани и DEX покрытие обеспечивают высокую стойкость при обработке широкого спектра обрабатываемых материалов l Стабильный отвод стружки Новая форма канавки значительно улучшает стружкообразование и удаление стружки l Низкая сила резания при обработке Стабильное сверление даже на небольших станках l Экологичность Совместимость с системами MQL (минимального использования смазки) Серия Подвод СОЖ Тип Диапазон Глубина диаметров (мм) отверстий (L/D) MDW nnnn GS 2 ~2 Внешний ø2,0~ø16,0 (GS тип) MDW nnnn GS 4 ~4 MDW nnnn HGS 3 ~3 Внутренний ø4,0~ø16,0 (HGS тип) MDW nnnn HGS 5 ~5 Результаты Стружкодробление Сравнение обработки MDW … GS Стандартное сверло MDW … GS Стандартное сверло (N ) 1. 800 Осевая сила Увеличивается 1. 400 вблизи конца отверстия 1. 000 Крутящий 600 момент Сила резания 0 начало Конец начало Конец отверстия отверстия отверстия отверстия (N ) амплитуда вибраций 200 150 XY сила Амплитуда вибрации Наибольшая 100 50 0 - 50 MULTI DRILL - 100 Сверла - 150 - 200 начало Конец начало Конец отверстия отверстия отверстия отверстия GS тип обеспечивает надежный режим работы сверла в течение всего процесса сверления Инструмент: MDW 0800 GS4 Обраб. матер.: Cталь 50 (HB200) Режимы резания: vc=80м/мин, f=0,25 мм/об, doc =24мм Внешнее смазывание (Водорастворимая СОЖ) Примеры Деталь автомобиля Деталь из боросодержащей стали Деталь станка использования Cталь 45 (HB250) (HRC30) Ст4 пс Сверло: MDW 0970 GS4 (ø9,7мм) Сверло: MDW 0980 GS2 (ø9,8мм) Сверло: MDW 0800 HGS8 (ø8,0мм) Режимы резания: vc = 80 м/мин, f = 0,25 мм/об Режимы резания :vc = 70 м/мин, f = 0,15 мм/об Режимы резания : vc = 80 м/мин,f = 0,25 мм/об doc = 25 мм doc = 7 мм doc = 64 мм Внешнее охлаждение (Водорастворимая СОЖ) Внешнее охлаждение (Водорастворимая СОЖ) Внутреннее охлаждение (Водорастворимая СОЖ) Износ Износ Износ MDW…GS MDW…GS MDW…HGS Излом Износ Налипание Конкурент А Конкурент А Конкурент А l l l l l l l l l 0 500 1000 1500 0 1000 2000 3000 0 20 40 60 Стойкость (отв.) Стойкость (отв.) Стойкость (отв.) K7
