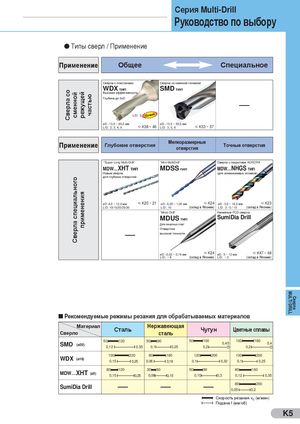

Общий каталог Sumitomo 2012 - страница 269
Навигация
Каталог Sumitomo монолитные фрезы
Каталог Sumitomo инструмент для отрезки
Каталог Sumitomo специальные торцевые фрезы
Каталог Sumitomo твердосплавные заготовки
Каталог Sumitomo микроинструмент
Общий каталог Sumitomo 2018 - 2019
Руководство по выбору
Типы сверл / Применение
Применение Общее Специальное
Сверла с пластинами Сверла со сменной головкой
WDX тип SMD тип
Высокая эффективность Глубина до 5хD
L/D: 5 Новый
øD : 13,0 ~ 65,0 мм a øD : 13,5 ~ 30,5 мм a
K38 ~ 46 K33 ~ 37 L/D: 2, 3, 4, 5 L/D: 3, 5, 8 Применение Мелкоразмерные Глубокие отверстия Точные отверстия
отверстия
| “Super Long Multi-Drill” | ”Mini-MultiDrill” | Сверла с покрытием AURORA |
| MDW…XHT тип | MDSS тип | MDW…NHGS тип |
Новые сверла (для алюминиевых сплавов) для глубоких отверстий
a K20 ~ 21 a K24 a K23
| øD :4,0 ~ 12,0 мм | øD : 0,20 ~ 1,00 мм | øD : 3,0 ~ 16,0 мм | ||
| L/D: 10/15/20/25/30 | L/D: 10 | (склад в Японии) | L/D: 3 / 5 / 10 | (склад в Японии) |
”Micro Drill” Напайные PCD сверла MDUS тип SumiDia Drill Для печатных плат — Отверстия
высокой точности
a K24 a K47 ~ 48 øD : 0,05 ~ 0,19 мм øD : 5 ~ 12 мм
L/D: ~ 8 (склад в Японии) L/D: ~ 3 (склад в Японии)
Рекомендуемые режимы резания для обрабатываемых материалов
Материал Нержавеющая
| Сталь | Чугун | Цветные сплавы | ||
| Сверло | сталь |
50InnnnnnnI120 50InnnnI90 50InnnnnnI100 100InnnnnnnnI180
SMD (ø20) 0,45 0,4
| 0,12 I–––––––––––I 0,35 | 0,1I––––––––I0,25 | 0,2I––––––––––Á | 0,2I––––––––––Á | |||
| WDX | 100InnnnnnnnnnI220 | 80InnnnnnnnnI180 | 120InnnnnnnI200 | 100InnnnnnnnnI200 | ||
| (ø18) | ||||||
| 0,15 I–––––––I 0,25 | 0,06 I––––––I 0,18 | 0,1I––––––––––––I 0,32 | 0,1I––––––––I 0,25 | |||
| XHT | 80InnnnnI120 | 30InnnI60 | 50InnnnnnI90 | 80InnnnnnnnI160 | ||
| MDW… | (ø5) | |||||
| 0,15 I–––––––––I0,25 | 0,08I––––––I0,15 | 0,15I––––––––I0,3 | 0,12 I–––––––––––I 0,35 | |||
| SumiDia Drill | — | — | — | 80InnnnnnnnnnnI200 | ||
| 0,05 I––––––I0,2 |
I I Скорость резания v (м/мин)
nnnnnnnn c I––––––I Подача f (мм/об)
