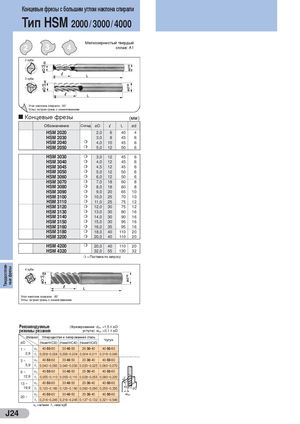

Общий каталог Sumitomo 2012 - страница 260

Концевые фрезы с большим углом наклона спирали Тип HSM 2000/ 3000/ 4000 Мелкозернистый твердый сплав: А1 2 зуба 3 зуба Угол наклона спирали : 60˚ Углы: острая грань с хонингованием Концевые фрезы (мм) Обозначение Склад øD l L ød HSM 2020 2,0 6 40 4 HSM 2030 3,0 8 45 6 HSM 2040 m 4,0 10 45 6 HSM 2050 m 5,0 12 50 6 HSM 3030 m 3,0 12 45 6 HSM 3040 m 4,0 12 45 6 HSM 3045 m 4,5 12 45 6 HSM 3050 m 5,0 12 50 6 HSM 3060 m 6,0 12 50 6 HSM 3070 m 7,0 18 60 8 HSM 3080 m 8,0 18 60 8 HSM 3090 m 9,0 20 65 10 HSM 3100 m 10,0 25 70 10 HSM 3110 m 11,0 25 75 12 HSM 3120 m 12,0 30 75 12 HSM 3130 m 13,0 30 80 16 HSM 3140 m 14,0 30 90 16 HSM 3150 m 15,0 30 95 16 HSM 3160 m 16,0 35 95 16 HSM 3180 m 18,0 40 110 20 HSM 3200 m 20,0 40 110 20 HSM 4200 m 20,0 40 110 20 HSM 4320 32,0 55 130 32 m = Поставка по запросу 4 зуба Угол наклона спирали : 60˚ Углы: острая грань с хонингованием Рекомендуемые (Фрезерование doc =1,5 x øD режимы резания уступа) woc =0,1 x øD Материал Углеродистая и легированная сталь Чугун øD (НижеHRC30) (НижеHRC40) (НижеHRC45) 1~ vc 40-50-60 30-40-50 20-30-40 40-50-60 2,9 ft 0,009~0,024 0,009~0,024 0,004~0,011 0,018~0,040 3~ vc 40-50-60 30-40-50 20-30-40 40-50-60 5,9 ft 0,040~0,050 0,040~0,050 0,020~0,025 0,060~0,070 6~ vc 40-50-60 30-40-50 20-30-40 40-50-60 12,9 ft 0,055~0,110 0,055~0,110 0,028~0,055 0,080~0,220 13 ~ vc 40-50-60 30-40-50 20-30-40 40-50-60 19,9 ft 0,120~0,180 0,120~0,180 0,060~0,090 0,250~0,350 øD 20 ~ vc 40-50-60 30-40-50 20-30-40 40-50-60 woc ft 0,216~0,245 0,216~0,245 0,127~0,132 0,321~0,546 vc =м/мин f t =мм/зуб J24 Твердосплав- ные фрезы doc
