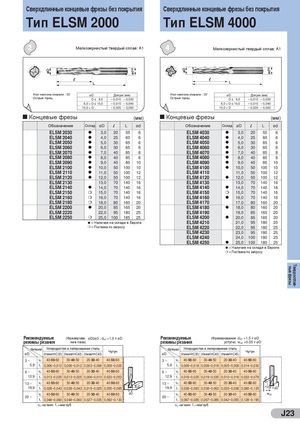

Общий каталог Sumitomo 2012 - страница 259

Сверхдлинные концевые фрезы без покрытия Сверхдлинные концевые фрезы без покрытия Тип ELSM 2000 Тип ELSM 4000 Мелкозернистый твердый сплав: А1 Мелкозернистый твердый сплав: А1 Угол наклона спирали : 30˚ øD Допуск (мм) Угол наклона спирали : 30˚ øD Допуск (мм) Острый торец D≤ 6,0 – 0,010 – 0,030 Острый торец D≤ 6,0 – 0,010 – 0,030 6,0 < D ≤ 10,0 – 0,015 – 0,040 6,0 < D ≤ 10,0 – 0,015 – 0,040 10,0 < D – 0,020 – 0,050 10,0 < D – 0,020 – 0,050 Концевые фрезы (мм) Концевые фрезы (мм) Обозначение Склад øD l L ød Обозначение Склад øD l L ød ELSM 2030 l 3,0 20 55 6 ELSM 4030 l 3,0 20 55 6 ELSM 2040 l 4,0 25 60 6 ELSM 4040 l 4,0 25 60 6 ELSM 2050 l 5,0 30 65 6 ELSM 4050 l 5,0 30 65 6 ELSM 2060 l 6,0 30 65 6 ELSM 4060 l 6,0 30 65 6 ELSM 2070 l 7,0 40 85 8 ELSM 4070 l 7,0 40 85 8 ELSM 2080 l 8,0 40 85 8 ELSM 4080 l 8,0 40 85 8 ELSM 2090 l 9,0 40 85 10 ELSM 4090 l 9,0 40 85 10 ELSM 2100 l 10,0 50 100 10 ELSM 4100 l 10,0 50 100 10 ELSM 2110 l 11,0 50 100 12 ELSM 4110 11,0 50 100 12 ELSM 2120 l 12,0 50 100 12 ELSM 4120 l 12,0 50 100 12 ELSM 2130 13,0 70 140 16 ELSM 4130 13,0 70 140 16 ELSM 2140 l 14,0 70 140 16 ELSM 4140 l 14,0 70 140 16 ELSM 2150 m 15,0 70 140 16 ELSM 4150 m 15,0 70 140 16 ELSM 2160 m 16,0 70 140 16 ELSM 4160 l 16,0 70 140 16 ELSM 2180 m 18,0 80 160 20 ELSM 4170 17,0 80 160 20 ELSM 2200 l 20,0 85 165 20 ELSM 4180 l 18,0 80 160 20 ELSM 2220 22,0 95 180 25 ELSM 4190 19,0 85 165 20 ELSM 2250 m 25,0 100 185 25 ELSM 4200 l 20,0 85 165 20 l = Наличие на складе в Европе ELSM 4210 21,0 95 180 25 m = Поставка по запросу ELSM 4220 22,0 95 180 25 ELSM 4230 23,0 95 180 25 ELSM 4240 24,0 100 180 25 ELSM 4250 l 25,0 100 180 25 l = Наличие на складе в Европе m = Поставка по запросу Рекомендуемые (Фрезерова- øD≥ø3 ; doc =1,0 x øD Рекомендуемые (Фрезерование doc =1,5 x øD режимы резания ние паза) режимы резания уступа) woc =0,05 x øD Материал Углеродистая и легированная сталь Чугун Материал Углеродистая и легированная сталь Чугун øD (НижеHRC30) (НижеHRC40) (НижеHRC45) øD (НижеHRC30) (НижеHRC40) (НижеHRC45) 3~ vc 40-50-60 30-40-50 20-30-40 40-50-60 3~ vc 40-50-60 30-40-50 20-30-40 40-50-60 5,9 ft 0,006~0,012 0,006~0,012 0,003~0,006 0,009~0,020 5,9 ft 0,009~0,018 0,009~0,018 0,005~0,009 0,014~0,030 6~ vc 40-50-60 30-40-50 20-30-40 40-50-60 6~ vc 40-50-60 30-40-50 20-30-40 40-50-60 12,9 ft 0,013~0,025 0,013~0,025 0,006~0,013 0,023~0,053 12,9 ft 0,019~0,035 0,019~0,035 0,010~0,018 0,033~0,079 13 ~ vc 40-50-60 30-40-50 20-30-40 40-50-60 13 ~ vc 40-50-60 30-40-50 20-30-40 40-50-60 19,9 ft 0,028~0,043 0,028~0,043 0,015~0,025 0,055~0,085 19,9 ft 0,038~0,063 0,038~0,063 0,020~0,038 0,080~0,125 øD 20 ~ vc 40-50-60 30-40-50 20-30-40 40-50-60 øD 20 ~ vc 40-50-60 30-40-50 20-30-40 40-50-60 woc ft 0,048~0,060 0,048~0,060 0,027~0,035 0,092~0,130 ft 0,067~0,085 0,067~0,085 0,042~0,055 0,128~0,195 vc =м/мин f t =мм/зуб vc =м/мин f t =мм/зуб J23 ные фрезы Tвердосплав- doc doc
