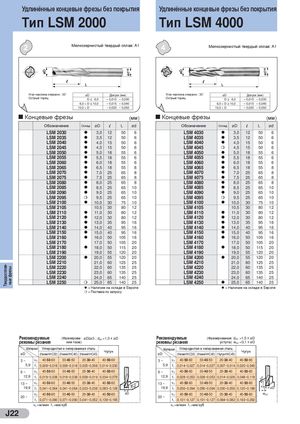

Общий каталог Sumitomo 2012 - страница 258

Удлинённые концевые фрезы без покрытия Удлинённые концевые фрезы без покрытия Тип LSM 2000 Тип LSM 4000 Мелкозернистый твердый сплав: А1 Мелкозернистый твердый сплав: А1 Угол наклона спирали : 30˚ øD Допуск (мм) Угол наклона спирали : 30˚ øD Допуск (мм) Острый торец D≤ 6,0 – 0,010 – 0,030 Острый торец D≤ 6,0 – 0,010 – 0,030 6,0 < D ≤ 10,0 – 0,015 – 0,040 6,0 < D ≤ 10,0 – 0,015 – 0,040 10,0 < D – 0,020 – 0,050 10,0 < D – 0,020 – 0,050 Концевые фрезы (мм) Концевые фрезы (мм) Обозначение Склад øD l L ød Обозначение Склад øD l L ød LSM 2030 l 3,0 12 50 6 LSM 4030 l 3,0 12 50 6 LSM 2035 l 3,5 12 50 6 LSM 4035 l 3,5 12 50 6 LSM 2040 l 4,0 15 50 6 LSM 4040 l 4,0 15 50 6 LSM 2045 l 4,5 15 50 6 LSM 4045 m 4,5 15 50 6 LSM 2050 l 5,0 18 55 6 LSM 4050 l 5,0 18 55 6 LSM 2055 l 5,5 18 55 6 LSM 4055 l 5,5 18 55 6 LSM 2060 l 6,0 18 55 6 LSM 4060 l 6,0 18 55 6 LSM 2065 l 6,5 18 55 8 LSM 4065 l 6,5 18 55 8 LSM 2070 l 7,0 25 65 8 LSM 4070 l 7,0 25 65 8 LSM 2075 l 7,5 25 65 8 LSM 4075 l 7,5 25 65 8 LSM 2080 l 8,0 25 65 8 LSM 4080 l 8,0 25 65 8 LSM 2085 l 8,5 25 65 10 LSM 4085 l 8,5 25 65 10 LSM 2090 l 9,0 25 65 10 LSM 4090 l 9,0 25 65 10 LSM 2095 m 9,5 25 65 10 LSM 4095 m 9,5 25 65 10 LSM 2100 l 10,0 30 75 10 LSM 4100 l 10,0 30 75 10 LSM 2105 10,5 30 80 12 LSM 4105 10,5 30 80 12 LSM 2110 l 11,0 30 80 12 LSM 4110 l 11,0 30 80 12 LSM 2120 l 12,0 30 80 12 LSM 4120 l 12,0 30 80 12 LSM 2130 l 13,0 35 95 16 LSM 4130 l 13,0 35 95 16 LSM 2140 l 14,0 40 95 16 LSM 4140 l 14,0 40 95 16 LSM 2150 l 15,0 40 95 16 LSM 4150 l 15,0 40 95 16 LSM 2160 l 16,0 50 105 16 LSM 4160 l 16,0 50 105 16 LSM 2170 17,0 50 105 20 LSM 4170 17,0 50 105 20 LSM 2180 l 18,0 50 115 20 LSM 4180 l 18,0 50 115 20 LSM 2190 19,0 55 120 20 LSM 4190 19,0 55 120 20 LSM 2200 l 20,0 55 120 20 LSM 4200 l 20,0 55 120 20 LSM 2210 21,0 60 125 25 LSM 4210 21,0 60 125 25 LSM 2220 22,0 60 135 25 LSM 4220 22,0 60 135 25 LSM 2230 23,0 60 135 25 LSM 4230 23,0 60 135 25 LSM 2240 24,0 65 140 25 LSM 4240 24,0 65 140 25 LSM 2250 m 25,0 65 140 25 LSM 4250 l 25,0 65 140 25 l = Наличие на складе в Европе l = Наличие на складе в Европе m = Поставка по запросу Рекомендуемые (Фрезерова- øD≥ø3 ; doc =1,0 x øD Рекомендуемые (Фрезерование doc =1,5 x øD режимы резания ние паза) режимы резания уступа) woc =0,1 x øD Материал Углеродистая и легированная сталь Чугун Материал Углеродистая и легированная сталь Чугун øD (НижеHRC30) (НижеHRC40) (НижеHRC45) øD (НижеHRC30) (НижеHRC40) (ЧугунHRC45) 3~ vc 40-50-60 30-40-50 20-30-40 40-50-60 3~ vc 40-50-60 30-40-50 20-30-40 40-50-60 5,9 ft 0,009~0,018 0,009~0,018 0,005~0,008 0,014~0,030 5,9 ft 0,014~0,027 0,014~0,027 0,007~0,014 0,020~0,045 6~ vc 40-50-60 30-40-50 20-30-40 40-50-60 6~ vc 40-50-60 30-40-50 20-30-40 40-50-60 12,9 ft 0,019~0,038 0,019~0,038 0,009~0,019 0,034~0,079 12,9 ft 0,028~0,053 0,028~0,053 0,014~0,026 0,048~0,118 13 ~ vc 40-50-60 30-40-50 20-30-40 40-50-60 13 ~ vc 40-50-60 30-40-50 20-30-40 40-50-60 19,9 ft 0,041~0,064 0,041~0,064 0,023~0,038 0,083~0,128 19,9 ft 0,056~0,094 0,056~0,094 0,030~0,056 0,120~0,188 øD 20 ~ vc 40-50-60 30-40-50 20-30-40 40-50-60 øD 20 ~ vc 40-50-60 30-40-50 20-30-40 40-50-60 woc ft 0,071~0,090 0,071~0,090 0,041~0,052 0,139~0,195 ft 0,101~0,127 0,101~0,127 0,064~0,082 0,193~0,292 vc =м/мин f t =мм/зуб vc =м/мин f t =мм/зуб J22 Твердосплав- ные фрезы doc doc
