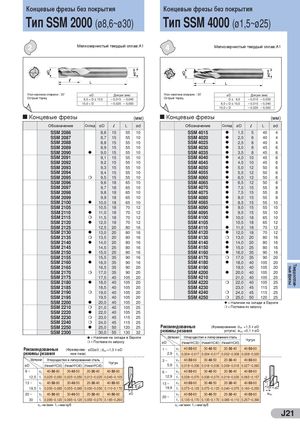

Общий каталог Sumitomo 2012 - страница 257
Навигация
Каталог Sumitomo монолитные фрезы
Каталог Sumitomo инструмент для отрезки
Каталог Sumitomo специальные торцевые фрезы
Каталог Sumitomo твердосплавные заготовки
Каталог Sumitomo микроинструмент
Общий каталог Sumitomo 2018 - 2019
Концевые фрезы без покрытия Концевые фрезы без покрытия
Тип SSM 2000 Тип SSM 4000
(ø8,6~ø30) (ø1,5~ø25)
Мелкозернистый твердый сплав:А1 Мелкозернистый твердый сплав:А1
Угол наклона спирали : 30˚ Допуск мм Угол наклона спирали : 30˚ Допуск мм
øD ( ) øD ( )
Острый торец ≤ Острый торец ≤
| 6,0 < D 10,0 | – 0,015 – 0,040 | D 6,0 | – 0,010 – 0,030 | |
| 10,0 < D | – 0,020 – 0,050 | 6,0 < D ≤ 10,0 | – 0,015 – 0,040 |
10,0 < D – 0,020 – 0,050
| Концевыефрезы | (мм) | ||||
| Обозначение | Склад | øD | l | L | ød |
| SSM 2086 | 8,6 | 15 | 55 | 10 | |
| SSM 2087 | 8,7 | 15 | 55 | 10 | |
| SSM 2088 | 8,8 | 15 | 55 | 10 | |
| SSM 2089 | 8,9 | 15 | 55 | 10 | |
| SSM 2090 | l | 9,0 | 15 | 55 | 10 |
| SSM 2091 | 9,1 | 15 | 55 | 10 | |
| SSM 2092 | 9,2 | 15 | 55 | 10 | |
| SSM 2093 | 9,3 | 15 | 55 | 10 | |
| SSM 2094 | 9,4 | 15 | 55 | 10 | |
| SSM 2095 | m | 9,5 | 15 | 55 | 10 |
| SSM 2096 | 9,6 | 18 | 65 | 10 | |
| SSM 2097 | 9,7 | 18 | 65 | 10 | |
| SSM 2098 | 9,8 | 18 | 65 | 10 | |
| SSM 2099 | 9,9 | 18 | 65 | 10 | |
| SSM 2100 | l | 10,0 | 18 | 65 | 10 |
| SSM 2105 | 10,5 | 18 | 70 | 12 | |
| SSM 2110 | l | 11,0 | 18 | 70 | 12 |
| SSM 2115 | m | 11,5 | 18 | 70 | 12 |
| SSM 2120 | l | 12,0 | 18 | 70 | 12 |
| SSM 2125 | 12,5 | 20 | 80 | 16 | |
| SSM 2130 | l | 13,0 | 20 | 80 | 16 |
| SSM 2135 | m | 13,5 | 20 | 80 | 16 |
| SSM 2140 | l | 14,0 | 20 | 80 | 16 |
| SSM 2145 | 14,5 | 25 | 80 | 16 | |
| SSM 2150 | l | 15,0 | 25 | 80 | 16 |
| SSM 2155 | 15,5 | 35 | 90 | 16 | |
| SSM 2160 | l | 16,0 | 35 | 90 | 16 |
| SSM 2165 | 16,5 | 35 | 90 | 20 | |
| SSM 2170 | m | 17,0 | 35 | 90 | 20 |
| SSM 2175 | 17,5 | 40 | 105 | 20 | |
| SSM 2180 | l | 18,0 | 40 | 105 | 20 |
| SSM 2185 | 18,5 | 40 | 105 | 20 | |
| SSM 2190 | m | 19,0 | 40 | 105 | 20 |
| SSM 2195 | 19,5 | 40 | 105 | 20 | |
| SSM 2200 | l | 20,0 | 40 | 105 | 20 |
| SSM 2210 | m | 21,0 | 40 | 105 | 25 |
| SSM 2220 | l | 22,0 | 40 | 105 | 25 |
| SSM 2230 | m | 23,0 | 45 | 115 | 25 |
| SSM 2240 | m | 24,0 | 45 | 115 | 25 |
| SSM 2250 | l | 25,0 | 50 | 120 | 25 |
| SSM 2300 | 30,0 | 55 | 130 | 32 | |
| = l m = Н П | аличие оставка | на скл по запр | адевЕ осу | вропе |
| Обозначение | Склад | øD | l | L | ød |
| SSM 4015 | l | 1,5 | 5 | 40 | 4 |
| SSM 4020 | l | 2,0 | 6 | 40 | 4 |
| SSM 4025 | l | 2,5 | 8 | 40 | 4 |
| SSM 4030 | l | 3,0 | 8 | 45 | 6 |
| SSM 4035 | l | 3,5 | 8 | 45 | 6 |
| SSM 4040 | l | 4,0 | 10 | 45 | 6 |
| SSM 4045 | l | 4,5 | 10 | 45 | 6 |
| SSM 4050 | l | 5,0 | 12 | 50 | 6 |
| SSM 4055 | l | 5,5 | 12 | 50 | 6 |
| SSM 4060 | l | 6,0 | 12 | 50 | 6 |
| SSM 4065 | l | 6,5 | 12 | 50 | 8 |
| SSM 4070 | l | 7,0 | 15 | 55 | 8 |
| SSM 4075 | l | 7,5 | 15 | 55 | 8 |
| SSM 4080 | l | 8,0 | 15 | 55 | 8 |
| SSM 4085 | l | 8,5 | 15 | 55 | 10 |
| SSM 4090 | l | 9,0 | 15 | 55 | 10 |
| SSM 4095 | l | 9,5 | 15 | 55 | 10 |
| SSM 4100 | l | 10,0 | 18 | 65 | 10 |
| SSM 4105 | 10,5 | 18 | 65 | 12 | |
| SSM 4110 | l | 11,0 | 18 | 70 | 12 |
| SSM 4120 | l | 12,0 | 18 | 70 | 12 |
| SSM 4130 | m | 13,0 | 20 | 80 | 16 |
| SSM 4140 | l | 14,0 | 20 | 80 | 16 |
| SSM 4150 | l | 15,0 | 25 | 80 | 16 |
| SSM 4160 | l | 16,0 | 35 | 90 | 16 |
| SSM 4170 | m | 17,0 | 35 | 90 | 20 |
| SSM 4180 | l | 18,0 | 40 | 105 | 20 |
| SSM 4190 | 19,0 | 40 | 105 | 20 | |
| SSM 4200 | l | 20,0 | 40 | 105 | 20 |
| SSM 4210 | 21,0 | 40 | 105 | 25 | |
| SSM 4220 | m | 22,0 | 40 | 105 | 25 |
| SSM 4230 | 23,0 | 45 | 115 | 25 | |
| SSM 4240 | m | 24,0 | 45 | 115 | 25 |
| SSM 4250 | m | 25,0 | 50 | 120 | 25 |
| = l m = Н П | аличие оставка | на скл по запр | аде в Ев осу | ропе |
Чугун
| ( | HRC30) ( | HRC40) ( | HRC45) | ||
| режимы резания | oc |
| ние паза) | 2,9 | f | 0,004~0,017 0,004~0,017 0,002~0,008 0,008~0,020 |
| t |
Материал Углеродистая и легированная сталь v 40-50-60 30-40-50 20-30-40 40-50-60
Чугун 3 ~ c
| øD | (НижеH | C30) (НижеH C40) (НижеH | C45) | 5,9 | f | 0,018~0,036 0,018~0,036 0,009~0,018 0,027~0,060 | |
| R | R | R | t |
| 9 ~ | v | 40-50-60 | 30-40-50 | 20-30-40 | 40-50-60 | 6 ~ | v | 40-50-60 | 30-40-50 | 20-30-40 | 40-50-60 |
| c | c | ||||||||||
| 12,5 | f | 0,025~0,050 0,025~0,050 0,013~0,025 0,045~0,105 | 12,9 | f | 0,038~0,070 0,038~0,070 0,019~0,035 0,065~0,157 | ||||||
| t | t | ||||||||||
| 13 ~ | v | 40-50-60 | 30-40-50 | 20-30-40 | 40-50-60 | 13 ~ | v | 40-50-60 | 30-40-50 | 20-30-40 | 40-50-60 |
| c | c | ||||||||||
| 19,5 | f | 0,055~0,085 0,055~0,085 0,030~0,050 0,110~0,170 | 19,9 | f | 0,075~0,125 0,075~0,125 0,040~0,075 0,160~0,250 | øD | |||||
| 20 ~ | v | 40-50-60 | 30-40-50 | 20-30-40 | 40-50-60 | øD | v | 40-50-60 | 30-40-50 | 20-30-40 | woc 40-50-60 |
| c | 20 ~ | c | |||||||||
| 30 | f | 0,095~0,120 0,095~0,120 0,055~0,070 0,185~0,260 | f | 0,135~0,170 0,135~0,170 0,085~0,110 0,257~0,390 |
