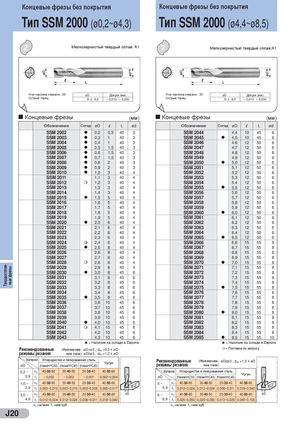

Концевые фрезы без покрытия Концевые фрезы без покрытия
Тип SSM 2000 Тип SSM 2000
(ø0,2~ø4,3) (ø4,4~ø8,5)
Мелкозернистый твердый сплав: А1 Мелкозернистый твердый сплав А : 1
Угол наклона спирали : 30˚ Допуск мм Угол наклона спирали : 30˚ Допуск мм
øD ( ) øD ( )
| Острый торец | ≤ | Острый торец | ≤ | ||
| D 6,0 | – 0,010 – 0,030 | D 6,0 | – 0,010 – 0,030 |
| Концевыефрезы | (мм) | ||||
| Обозначение | Склад | øD | l | L | ød |
| SSM 2002 | l | 0,2 | 0,5 | 40 | 3 |
| SSM 2003 | l | 0,3 | 1 | 40 | 3 |
| SSM 2004 | l | 0,4 | 1 | 40 | 3 |
| SSM 2005 | l | 0,5 | 1,5 | 40 | 3 |
| SSM 2006 | l | 0,6 | 1,5 | 40 | 3 |
| SSM 2007 | l | 0,7 | 1,5 | 40 | 3 |
| SSM 2008 | l | 0,8 | 2 | 40 | 3 |
| SSM 2009 | l | 0,9 | 2 | 40 | 3 |
| SSM 2010 | l | 1,0 | 3 | 40 | 4 |
| SSM 2011 | 1,1 | 3 | 40 | 4 | |
| SSM 2012 | m | 1,2 | 3 | 40 | 4 |
| SSM 2013 | 1,3 | 3 | 40 | 4 | |
| SSM 2014 | 1,4 | 3 | 40 | 4 | |
| SSM 2015 | l | 1,5 | 5 | 40 | 4 |
| SSM 2016 | 1,6 | 5 | 40 | 4 | |
| SSM 2017 | 1,7 | 5 | 40 | 4 | |
| SSM 2018 | 1,8 | 5 | 40 | 4 | |
| SSM 2019 | 1,9 | 5 | 40 | 4 | |
| SSM 2020 | l | 2,0 | 6 | 40 | 4 |
| SSM 2021 | 2,1 | 6 | 40 | 4 | |
| SSM 2022 | 2,2 | 6 | 40 | 4 | |
| SSM 2023 | 2,3 | 6 | 40 | 4 | |
| SSM 2024 | m | 2,4 | 6 | 40 | 4 |
| SSM 2025 | l | 2,5 | 8 | 40 | 4 |
| SSM 2026 | 2,6 | 8 | 40 | 4 | |
| SSM 2027 | 2,7 | 8 | 40 | 4 | |
| SSM 2028 | m | 2,8 | 8 | 40 | 4 |
| SSM 2029 | 2,9 | 8 | 40 | 4 | |
| SSM 2030 | l | 3,0 | 8 | 45 | 6 |
| SSM 2031 | 3,1 | 8 | 45 | 6 | |
| SSM 2032 | 3,2 | 8 | 45 | 6 | |
| SSM 2033 | 3,3 | 8 | 45 | 6 | |
| SSM 2034 | 3,4 | 8 | 45 | 6 | |
| SSM 2035 | l | 3,5 | 8 | 45 | 6 |
| SSM 2036 | 3,6 | 10 | 45 | 6 | |
| SSM 2037 | 3,7 | 10 | 45 | 6 | |
| SSM 2038 | 3,8 | 10 | 45 | 6 | |
| SSM 2039 | 3,9 | 10 | 45 | 6 | |
| SSM 2040 | l | 4,0 | 10 | 45 | 6 |
| SSM 2041 | m | 4,1 | 10 | 45 | 6 |
| SSM 2042 | 4,2 | 10 | 45 | 6 | |
| SSM 2043 | 4,3 | 10 | 45 | 6 | |
| = l | Налич | ие на скл | аде в | Европе |
| ыефрезы | (мм) | ||||
| Обозначение | Склад | øD | l | L | ød |
| SSM 2044 | 4,4 | 10 | 45 | 6 | |
| SSM 2045 | l | 4,5 | 10 | 45 | 6 |
| SSM 2046 | 4,6 | 12 | 50 | 6 | |
| SSM 2047 | 4,7 | 12 | 50 | 6 | |
| SSM 2048 | 4,8 | 12 | 50 | 6 | |
| SSM 2049 | 4,9 | 12 | 50 | 6 | |
| SSM 2050 | l | 5,0 | 12 | 50 | 6 |
| SSM 2051 | 5,1 | 12 | 50 | 6 | |
| SSM 2052 | 5,2 | 12 | 50 | 6 | |
| SSM 2053 | 5,3 | 12 | 50 | 6 | |
| SSM 2054 | 5,4 | 12 | 50 | 6 | |
| SSM 2055 | l | 5,5 | 12 | 50 | 6 |
| SSM 2056 | 5,6 | 12 | 50 | 6 | |
| SSM 2057 | 5,7 | 12 | 50 | 6 | |
| SSM 2058 | 5,8 | 12 | 50 | 6 | |
| SSM 2059 | 5,9 | 12 | 50 | 6 | |
| SSM 2060 | l | 6,0 | 12 | 50 | 6 |
| SSM 2061 | 6,1 | 12 | 50 | 6 | |
| SSM 2062 | 6,2 | 12 | 50 | 6 | |
| SSM 2063 | 6,3 | 12 | 50 | 6 | |
| SSM 2064 | 6,4 | 12 | 50 | 6 | |
| SSM 2065 | l | 6,5 | 12 | 50 | 8 |
| SSM 2066 | 6,6 | 15 | 55 | 8 | |
| SSM 2067 | 6,7 | 15 | 55 | 8 | |
| SSM 2068 | 6,8 | 15 | 55 | 8 | |
| SSM 2069 | 6,9 | 15 | 55 | 8 | |
| SSM 2070 | l | 7,0 | 15 | 55 | 8 |
| SSM 2071 | 7,1 | 15 | 55 | 8 | |
| SSM 2072 | 7,2 | 15 | 55 | 8 | |
| SSM 2073 | 7,3 | 15 | 55 | 8 | |
| SSM 2074 | 7,4 | 15 | 55 | 8 | |
| SSM 2075 | l | 7,5 | 15 | 55 | 8 |
| SSM 2076 | 7,6 | 15 | 55 | 8 | |
| SSM 2077 | 7,7 | 15 | 55 | 8 | |
| SSM 2078 | 7,8 | 15 | 55 | 8 | |
| SSM 2079 | 7,9 | 15 | 55 | 8 | |
| SSM 2080 | l | 8,0 | 15 | 55 | 8 |
| SSM 2081 | 8,1 | 15 | 55 | 8 | |
| SSM 2082 | 8,2 | 15 | 55 | 8 | |
| SSM 2083 | 8,3 | 15 | 55 | 8 | |
| SSM 2084 | 8,4 | 15 | 55 | 8 | |
| SSM 2085 | l | 8,5 | 15 | 55 | 10 |
| = l | Наличи | е на ск | ладе в | Европе | |
| m= | Поставк | а по зап | росу |
режимы резания ( - øD<ø3 ; doc =0,5 x øD
| ние паза) | øD≥ø3 ; d | =1,0 x øD |
| oc |
Материал Углеродистая и легированная сталь Рекомендованные Фрезерова ≥
| Чугун | ( | - øD | ø3 ; d | =1,0 x øD | |
| режимы резания | oc |
øD (НижеH C30) (НижеH C40) (НижеH C45) ние паза)
R R R
v 40-50-60 30-40-50 20-30-40 40-50-60 Материал Углеродистая и легированная сталь
0,2 ~ c Чугун
| 0,9 | f | ~ 0,002 | ~ 0,002 | ~ 0,001 | 0,002~0,004 | øD | (НижеHRC30) (НижеHRC40) (НижеHRC45) | ||||||
| t | |||||||||||||
| 1,0 ~ | v | 40-50-60 | 30-40-50 | 20-30-40 | 40-50-60 | 5 ~ | v | 40-50-60 | 30-40-50 | 20-30-40 | 40-50-60 | ||
| c | c | ||||||||||||
| 2,9 | f | 0,003~0,010 0,003~0,010 0,002~0,005 0,005~0,017 | 5,9 | f | 0,012~0,024 0,012~0,024 0,006~0,011 0,018~0,040 | ||||||||
| 3,0 ~ | v | 40-50-60 | 30-40-50 | 20-30-40 | 40-50-60 | øD 6 ~ | v | 40-50-60 | 30-40-50 | 20-30-40 | øD 40-50-60 | ||
| 4,9 | f | 0,012~0,024 0,012~0,024 0,006~0,011 0,018~0,040 | 8,9 | f | 0,025~0,050 0,025~0,050 0,013~0,025 0,045~0,105 |
