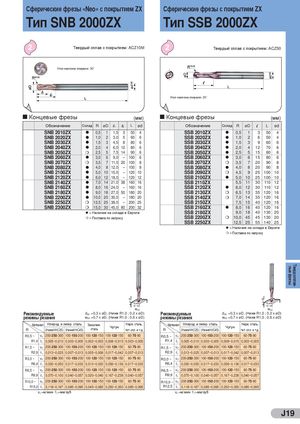

Общий каталог Sumitomo 2012 - страница 255

Каталог Sumitomo монолитные фрезы

Каталог Sumitomo монолитные фрезы

Каталог Sumitomo инструмент для отрезки

Каталог Sumitomo инструмент для отрезки

Каталог Sumitomo специальные торцевые фрезы

Каталог Sumitomo специальные торцевые фрезы

Каталог Sumitomo твердосплавные заготовки

Каталог Sumitomo твердосплавные заготовки

Каталог Sumitomo микроинструмент

Каталог Sumitomo микроинструмент

Общий каталог Sumitomo 2018 - 2019

Общий каталог Sumitomo 2018 - 2019

Сферические фрезы «Neo» с покрытием ZX Сферические фрезы с покрытием ZX

Тип SNB 2000ZX Тип SSB 2000ZX

Твердый сплав с покрытием: ACZ10M Твердый сплав с покрытием: ACZ50

Угол наклона спирали: 30˚

Угол наклона спирали: 25˚

Концевые фрезы мм Концевые фрезы мм

Обозначение Склад l l Обозначение Склад l

		R	øD			L	ød			R	øD		L	ød
				1	2
SNB 2010ZX	l	0,5	1	1,5	3	50	4	SSB 2010ZX	l	0,5	1	3	50	4
SNB 2020ZX	l	1,0	2	3,0	5	60	6	SSB 2020ZX	l	1,0	2	6	50	4
SNB 2030ZX	l	1,5	3	4,5	8	80	6	SSB 2030ZX	l	1,5	3	9	60	6
SNB 2040ZX	l	2,0	4	6,0 12		80	6	SSB 2040ZX	l	2,0	4	12	70	6
SNB 2050ZX	m	2,5	5	7,5 14		90	6	SSB 2050ZX	l	2,5	5	15	80	6
SNB 2060ZX	l	3,0	6	9,0	– 100		6	SSB 2060ZX	l	3,0	6	15	80	6
SNB 2070ZX	m	3,5	7 11,0 20 100				8	SSB 2070ZX	m	3,5	7	20	90	8
SNB 2080ZX	l	4,0	8 12,0		– 100		8	SSB 2080ZX	l	4,0	8	20	90	8
SNB 2100ZX	l	5,0 10 15,0			– 120 10			SSB 2090ZX	m	4,5	9	25	100 10
SNB 2120ZX	l	6,0 12 18,0			– 120 12			SSB 2100ZX	l	5,0	10	25	100 10
SNB 2140ZX	l	7,0 14 21,0 38 160 16						SSB 2110ZX		5,5	11	30	110 12
SNB 2160ZX	l	8,0 16 24,0			– 160 16			SSB 2120ZX	l	6,0	12	30	110 12
SNB 2180ZX	l	9,0 18 27,0 50 180 20						SSB 2130ZX	m	6,5	13	35	120 16
SNB 2200ZX	l	10,0 20 30,0			– 180 20			SSB 2140ZX	m	7,0	14	35	120 16
SNB 2250ZX	m	12,5 25 38,0			– 200 25			SSB 2150ZX		7,5	15	40	120 16
SNB 2300ZX	m	15,0 30 45,0 80 200 32						SSB 2160ZX	l	8,0	16	40	120 16
	l = Наличие на складе в Европе							SSB 2180ZX		9,0	18	40	130 20
	m = Поставка по запросу							SSB 2200ZX	m	10,0	45	45	130 20
								SSB 2250ZX		12,5	25	55	140 25

l = Наличие на складе в Европе m = Поставка по запросу

woc w oc

Рекомендуемые	d	=0,3 x øD, (Ниже R1,0 ; 0,2 x øD)	Рекомендуемые	d	=0,3 x øD, (Ниже R1,0 ; 0,2 x øD)
режимы резания		oc	режимы резания		oc
	w	=0,7 x øD, (Ниже R1,0 ; 0,6 x øD)		w	=0,7 x øD, (Ниже R1,0 ; 0,6 x øD)
		oc			oc

	Материал	Углерод. и легир. сталь		Закаленн.		Нерж. сталь,		Материал	Углерод. и легир. сталь				Нерж. сталь,
					Чугун							Чугун
R		(НижеH C25)	(НижеH C45)	сталь		тит. спл. и т.д.	R		(НижеH	C25)	(НижеH C45)		тит. спл. и т.д.

R R R R

R0,5 ~		vc	200-250-300 100-150-200 100-120-150 100-120-150	60-75-90	R0,5 ~	vc	200-250-300 100-150-200 100-120-150	60-75-90
	R1,4	f	0,005~0,010 0,003~0,005 0,002~0,003 0,008~0,015 0,003~0,005		R1,4	f	0,005~0,010 0,003~0,005 0,008~0,015 0,003~0,005
			t				t
R1,5 ~		vc	200-250-300 100-150-200 100-120-150 100-120-150	60-75-90	R1,5 ~	vc	200-250-300 100-150-200 100-120-150	60-75-90
	R2,9	f	0,013~0,025 0,007~0,013 0,005~0,008 0,017~0,042 0,007~0,013		R2,9	f	0,013~0,025 0,007~0,013 0,017~0,042 0,007~0,013
			t				t
R3,0 ~		v	200-250-300 100-150-200 100-120-150 100-120-150	60-75-90	R3,0 ~	v	200-250-300 100-150-200 100-120-150	60-75-90
			c				c
	R6,4	f	0,030~0,050 0,017~0,033 0,010~0,020 0,056~0,136 0,017~0,033		R6,4	f	0,030~0,050 0,017~0,033 0,056~0,136 0,017~0,033
			t				t
R6,5 ~		v	200-250-300 100-150-200 100-120-150 100-120-150	60-75-90	R6,5 ~	v	200-250-300 100-150-200 100-120-150	60-75-90
			c				c
	R9,9	f	0,070~0,100 0,040~0,057 0,020~0,040 0,167~0,238 0,040~0,057		R9,9	f	0,070~0,100 0,040~0,057 0,167~0,238 0,040~0,057
			t				t
R10,0 ~		v	200-250-300 100-150-200 100-120-150 100-120-150	60-75-90	R10,0 ~	v	200-250-300 100-150-200 100-120-150	60-75-90
			c				c
	R15,0	f	0,118~0,167 0,085~0,095 0,045~0,080 0,250~0,350 0,085~0,095		R12,5	f	0,118~0,167 0,085~0,095 0,250~0,350 0,085~0,095

t t
