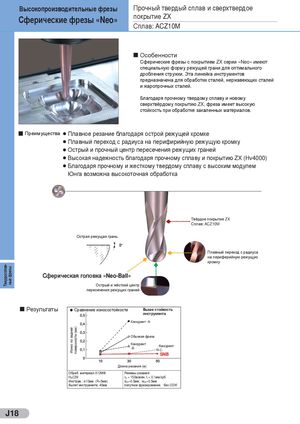

Общий каталог Sumitomo 2012 - страница 254

Высокопроизводительные фрезы Прочный твердый сплав и сверхтвердое Сферические фрезы «Neo» покрытие ZX Сплав: ACZ10M Особенности Сферические фрезы с покрытием ZX серии «Neo» имеют специальную форму режущей грани для оптимального дробления стружки. Эта линейка инструментов предназначена для обработки сталей, нержавеющих сталей и жаропрочных сталей. Благодаря прочному твердому сплаву и новому сверхтвёрдому покрытию ZX, фреза имеет высокую стойкость при обработке закаленных материалов. Преимущества l Плавное резание благодаря острой режущей кромке l Плавный переход с радиуса на перифирийную режущую кромку l Острый и прочный центр пересечения режущих граней l Высокая надежность благодаря прочному сплаву и покрытию ZX (Hv4000) l Благодаря прочному и жесткому твердому сплаву с высоким модулем Юнга возможна высокоточная обработка Твёрдое покрытие ZX Сплав: ACZ10M Острая режущая грань 0° Плавный переход с радиуса на периферийную режущую кромку Сферическая головка «Neo-Ball» Острый и жёсткий центр пересечения режущих граней Результаты l Сравнение износостойкости Выше стойкость инструмента Конкурент -A- Обычная фреза Конкурент-B- Конкурент-C- SNB Длина резания (м) Обраб. материал:Х12МФ Режимы резания: HRC59 vc = 150м/мин, ft = 0,1мм/зуб Инструм.: ø10мм (R=5мм) doc=0,5мм, woc=0,5мм Вылет инструмента: 40мм попутное фрезерование, без СОЖ J18 Твердосплав- ные фрезы Износ по задней поверхности (мм)
