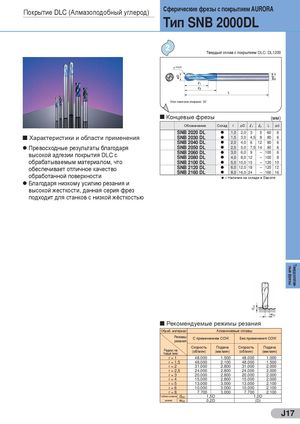

Общий каталог Sumitomo 2012 - страница 253
Навигация
Каталог Sumitomo монолитные фрезы
Каталог Sumitomo инструмент для отрезки
Каталог Sumitomo специальные торцевые фрезы
Каталог Sumitomo твердосплавные заготовки
Каталог Sumitomo микроинструмент
Общий каталог Sumitomo 2018 - 2019
Сферические фрезы с покрытием AURORA
Покрытие DLC (Алмазоподобный углерод) Тип
SNB 2000DL
Твердый сплав с покрытием DLC: DL1200
Угол наклона спирали: 30˚
Концевые фрезы мм
| Обозначение | Склад | r | øD | l1 | l2 | L | ød |
| SNB 2020 DL | l | 1,0 | 2,0 | 3 | 5 | 60 | 6 |
| SNB 2030 DL | l | 1,5 | 3,0 | 4,5 | 8 | 80 | 6 |
| SNB 2040 DL | l | 2,0 | 4,0 | 6 | 12 | 80 | 6 |
| SNB 2050 DL | l | 2,5 | 5,0 | 7,5 | 14 | 90 | 6 |
| SNB 2060 DL | l | 3,0 | 6,0 | 9 | – | 100 | 6 |
| SNB 2080 DL | l | 4,0 | 8,0 | 12 | – | 100 | 8 |
| SNB 2100 DL | l | 5,0 | 10,0 | 15 | – | 120 | 10 |
| SNB 2120 DL | l | 6,0 | 12,0 | 18 | – | 120 | 12 |
| SNB 2160 DL | l | 8,0 | 16,0 | 24 | – | 160 | 16 |
| = l | Налич | ие на | склад | е в | Европ | е |
l Благодаря низкому усилию резания и
высокой жесткости, данная серия фрез
подходит для станков с низкой жёсткостью
w oc
Рекомендуемые режимы резания
Обраб. материал Алюминиевые сплавы
| С применением СОЖ Режимы | Без применения СОЖ | |||
| резания | ||||
| Скорость | Подача | Скорость | Подача | |
| Радиус на | об мин | мм мин | об мин | мм мин |
| торце | ( мм / | ( ) / | ( ) / | ) ( ) / |
| r = 1 | 48.000 | 1.500 | 48.000 | 1.000 |
| r = 1,5 | 48.000 | 2.100 | 48.000 | 1.500 |
| r = 2 | 31.000 | 2.800 | 31.000 | 2.000 |
| r = 2,5 | 24.000 | 2.800 | 24.000 | 2.000 |
| r = 3 | 20.000 | 2.800 | 20.000 | 2.000 |
| r = 4 | 15.000 | 2.800 | 15.000 | 2.000 |
| r = 5 | 13.000 | 3.000 | 13.000 | 2.100 |
| r = 6 | 10.000 | 3.000 | 10.000 | 2.100 |
| r = 8 | 7.700 | 3.000 | 7.700 | 2.100 |
| Глубина и ширина | d | 1,5D | 1,0D | |
| резания | w | 0,2D | (D) |
