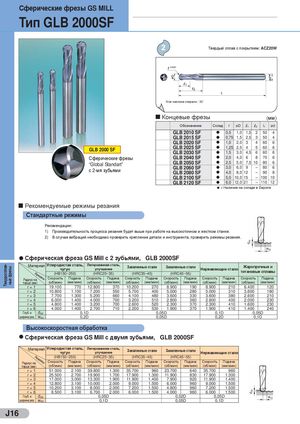

Общий каталог Sumitomo 2012 - страница 252
Навигация
Каталог Sumitomo монолитные фрезы
Каталог Sumitomo инструмент для отрезки
Каталог Sumitomo специальные торцевые фрезы
Каталог Sumitomo твердосплавные заготовки
Каталог Sumitomo микроинструмент
Общий каталог Sumitomo 2018 - 2019
Сферические фрезы GS MILL
Тип GLB 2000SF
Твердый сплав с покрытием: ACZ20W
Угол наклона спирали : 30˚
Концевые фрезы мм
Обозначение Склад l l
| r | øD | L | ød | |||||
| 1 | 2 | |||||||
| GLB 2010 SF | l | 0,5 | 1,0 | 1,5 | 2 | 50 | 4 | |
| GLB 2015 SF | l | 0,75 1,5 | 2,5 | 3 | 50 | 4 | ||
| GLB 2020 SF | l | 1,0 | 2,0 | 3 | 4 | 60 | 6 | |
| GLB 2025 SF | l | 1,25 2,5 | 4 | 5 | 60 | 6 | ||
| GLB 2000 SF | ||||||||
| GLB 2030 SF | l | 1,5 | 3,0 | 4,5 | 6 | 60 | 6 | |
| Сферические фрезы | GLB 2040 SF | l | 2,0 | 4,0 | 6 | 8 | 70 | 6 |
| “Global Standart” | GLB 2050 SF | l | 2,5 | 5,0 | 7,5 10 | 80 | 6 | |
| с | мя зубьями GLB 2060 SF | l | 3,0 | 6,0 | 9 | – | 80 | 6 |
| 2- | ||||||||
| GLB 2080 SF | l | 4,0 | 8,0 12 | – | 90 | 8 | ||
| GLB 2100 SF | l | 5,0 10,0 15 | – 100 10 | |||||
| GLB 2120 SF | l | 6,0 12,0 21 | – 110 12 |
l = Наличие на складе в Европе
Рекомендуемые режимы резания
Стандартные режимы
Рекомендации: 1) Производительность процесса резания будет выше при работе на высокоточном и жестком станке. 2) В случае вибраций необходимо проверить крепление детали и инструмента, проверить режимы резания.
woc
Сферическая фреза GS Mill с 2 зубьями, GLB 2000SF
| Материал Углеродистая сталь, | Легированная сталь, | Жаропрочные и | ||
| Закаленные стали | Закаленные стали |
| чугун | улучшение | Нержавеющие стали | ||
| Режимы | титановые сплавы |
(HB150~250) (HRC25~35) (HRC35~45) (HRC45~55)
| Радиус на | Скорость | Подача | Скорость | Подача | Скорость | Подача | Скорость | Подача | Скорость | Подача | Скорость | Подача | ||||||
| торце (мм) | (об/мин) | (мм/мин) | (об/мин) | (мм/мин) | (об/мин) | (мм/мин) | (об/мин) | (мм/мин) | (об/мин) | (мм/мин) | (об/мин) | (мм/мин) | ||||||
| r = 1 | 19.100 | 770 | 12.800 | 370 | 10.200 | 270 | 8.900 | 190 | 8.900 | 210 | 6.400 | 120 | ||||||
| r = 2 | 10.800 | 1.100 | 7.200 | 550 | 5.700 | 400 | 5.000 | 280 | 5.000 | 310 | 3.600 | 180 | ||||||
| r = 3 | 7.700 | 1.300 | 5.200 | 660 | 4.100 | 480 | 3.600 | 330 | 3.600 | 380 | 2.600 | 210 | ||||||
| r = 4 | 6.000 | 1.400 | 4.000 | 700 | 3.200 | 510 | 2.800 | 360 | 2.800 | 400 | 2.000 | 230 | ||||||
| r = 5 | 4.800 | 1.400 | 3.200 | 700 | 2.600 | 520 | 2.300 | 370 | 2.300 | 410 | 1.600 | 230 | ||||||
| r = 6 | 4.000 | 1.400 | 2.700 | 710 | 2.200 | 530 | 1.900 | 370 | 1.900 | 410 | 1.400 | 240 |
| Глуб. и | d | 0,1D | 0,05D | 0,1D | 0,05D |
| oc | |||||
| ширина рез. | w | 0,2D | 0,05D | 0,2D | 0,1D |
oc Высокоскоростная обработка Сферическая фреза GS Mill с двумя зубьями, GLB 2000SF Материал Углеродистая сталь, Легированная сталь,
Закаленные стали Закаленные стали
чугун улучшение Нержавеющие стали
| Мат | ериал | Углеродис чуг | тая сталь, ун | Легирован улучш | ная сталь, ение | Закаленн | ые стали | Закаленн | ые стали | Нержавею | щие стали |
| Режи | (HB150 | ~250) | (HRC2 | 5~35) | (HRC3 | 5~45) | (HRC4 | 5~55) | |||
| Радиус на торце (мм | мы ) | Скорость (об/мин) | Подача (мм/мин) | Скорость (об/мин) | Подача (мм/мин) | Скорость (об/мин) | Подача (мм/мин) | Скорость (об/мин) | Подача (мм/мин) | Скорость (об/мин) | Подача (мм/мин) |
| r=1 | 51.000 | 2.100 | 39.800 | 1.300 | 35.700 | 960 | 23.700 | 640 | 35.700 | 960 | |
| r=2 | 25.500 | 2.700 | 19.900 | 1.700 | 17.900 | 1.300 | 11.900 | 830 | 17.900 | 1.300 | |
| r=3 | 17.000 | 3.000 | 13.300 | 1.900 | 11.900 | 1.400 | 7.900 | 920 | 11.900 | 1.400 | |
| r=4 | 12.800 | 3.100 | 10.000 | 2.000 | 9.000 | 1.500 | 6.000 | 960 | 9.000 | 1.500 | |
| r=5 | 10.200 | 3.100 | 8.000 | 2.000 | 7.200 | 1.500 | 4.800 | 960 | 7.200 | 1.500 | |
| r=6 | 8.500 | 3.100 | 6.700 | 2.000 | 6.000 | 1.500 | 4.000 | 960 | 6.000 | 1.500 | |
| Глуб. и | doc | 0,0 | 5D | 0,0 | 2D | 0,0 | 5D | ||||
| ширинарез. | woc | 0,1 | D | 0,0 | 5D | 0, | 1D |
