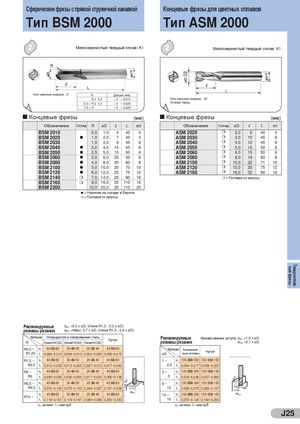

Общий каталог Sumitomo 2012 - страница 261

Сферические фрезы с прямой стружечной канавкой Концевые фрезы для цветных сплавов Тип BSM 2000 Тип ASM 2000 Мелкозернистый твердый сплав: А1 Мелкозернистый твердый сплав: А1 Угол наклона спирали : 0˚ R Допуск (мм) R ≤ 5,0 + 0 – 0,015 Угол наклона спирали : 30˚ 5,0 < R ≤ 7,5 + 0 – 0,020 Острый торец 7,5 < R + 0 – 0,025 Концевые фрезы (мм) Концевые фрезы (мм) Обозначение Склад R øD l L ød Обозначение Склад øD l L ød BSM 2010 0,5 1,0 4 40 4 ASM 2020 m 2,0 6 40 4 BSM 2020 l 1,0 2,0 7 40 4 ASM 2030 m 3,0 10 45 6 BSM 2030 1,5 3,0 9 45 6 ASM 2040 m 4,0 12 45 6 BSM 2040 l 2,0 4,0 15 45 6 ASM 2050 m 5,0 15 50 6 BSM 2050 l 2,5 5,0 15 50 6 ASM 2060 m 6,0 15 50 6 BSM 2060 l 3,0 6,0 20 50 6 ASM 2080 m 8,0 18 60 8 BSM 2080 l 4,0 8,0 20 60 8 ASM 2100 m 10,0 22 71 10 BSM 2100 l 5,0 10,0 20 70 10 ASM 2120 m 12,0 25 75 12 BSM 2120 l 6,0 12,0 25 75 12 ASM 2160 m 16,0 32 90 16 BSM 2140 m 7,0 14,0 25 90 16 m = Поставка по запросу BSM 2160 m 8,0 16,0 35 110 16 BSM 2200 10,0 20,0 35 110 20 l = Наличие на складе в Европе m = Поставка по запросу Tвердосплав- ные фрезы Рекомендуемые doc =0,3 x øD, (Ниже R1,0 ; 0,2 x øD) режимы резания woc =Макс. 0,7 x øD, (Ниже R1,0 ; 0,6 x øD) Материал Углеродистая и легированная сталь Чугун Рекомендуемые Фрезерование уступа doc =1,5 x øD R (НижеHRC30) (НижеHRC40) (НижеHRC45) режимы резания woc =0,1 x øD R0,5 ~ vc 40-50-60 30-40-50 20-30-40 40-50-60 Материал Алюминие- вые сплавы Чугун R1,25 f t 0,004~0,010 0,004~0,010 0,002~0,005 0,008~0,015 øD R1,5 ~ vc 40-50-60 30-40-50 20-30-40 40-50-60 1~ vc 100-200-300 100-120-150 R2,5 f t 0,013~0,025 0,013~0,025 0,007~0,013 0,017~0,042 2,5 f t 0,004~0,017 0,008~0,020 R3 ~ vc 40-50-60 30-40-50 20-30-40 40-50-60 3~ vc 100-200-300 100-120-150 R6 5 doc f t 0,030~0,050 0,030~0,050 0,017~0,033 0,056~0,136 f t 0,018~0,036 0,027~0,060 doc R6,5 ~ vc 40-50-60 30-40-50 20-30-40 40-50-60 6~ vc 100-200-300 100-120-150 R9,5 f t 0,070~0,100 0,070~0,100 0,040~0,057 0,167~0,238 12 f t 0,038~0,070 0,065~0,157 øD woc woc vc 40-50-60 30-40-50 20-30-40 40-50-60 14 ~ vc 100-200-300 100-120-150 R10 ~ f t 0,118~0,167 0,118~0,167 0,085~0,095 0,250~0,350 16 f t 0,075~0,125 0,160~0,250 vc =м/мин f t =мм/зуб vc =м/мин f t =мм/зуб J25
