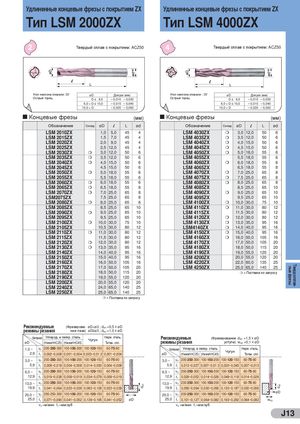

Удлиненные концевые фрезы с покрытием ZX Удлиненные концевые фрезы с покрытием ZX Тип LSM 2000ZX Тип LSM 4000ZX Твердый сплав с покрытием: ACZ50 Твердый сплав с покрытием: ACZ50 Угол наклона спирали: 30˚ øD Допуск (мм) Угол наклона спирали : 30˚ øD Допуск (мм) Острый торец D≤ 6,0 – 0,010 – 0,030 Острый торец D≤ 6,0 – 0,010 – 0,030 6,0 < D ≤ 10,0 – 0,015 – 0,040 6,0 < D ≤ 10,0 – 0,015 – 0,040 10,0 < D – 0,020 – 0,050 10,0 < D – 0,020 – 0,050 Концевые фрезы (мм) Концевые фрезы (мм) Обозначение Склад øD l L ød Обозначение Склад øD l L ød LSM 2010ZX 1,0 5,0 45 4 LSM 4030ZX m 3,0 12,0 50 6 LSM 2015ZX 1,5 7,0 45 4 LSM 4035ZX m 3,5 12,0 50 6 LSM 2020ZX 2,0 9,0 45 4 LSM 4040ZX m 4,0 15,0 50 6 LSM 2025ZX 2,5 12,0 45 4 LSM 4045ZX m 4,5 15,0 50 6 LSM 2030ZX m 3,0 12,0 50 6 LSM 4050ZX m 5,0 18,0 55 6 LSM 2035ZX m 3,5 12,0 50 6 LSM 4055ZX 5,5 18,0 55 6 LSM 2040ZX m 4,0 15,0 50 6 LSM 4060ZX m 6,0 18,0 55 6 LSM 2045ZX 4,5 15,0 50 6 LSM 4065ZX 6,5 18,0 55 8 LSM 2050ZX m 5,0 18,0 55 6 LSM 4070ZX m 7,0 25,0 65 8 LSM 2055ZX 5,5 18,0 55 6 LSM 4075ZX m 7,5 25,0 65 8 LSM 2060ZX m 6,0 18,0 55 6 LSM 4080ZX m 8,0 25,0 65 8 LSM 2065ZX m 6,5 18,0 55 8 LSM 4085ZX 8,5 25,0 65 10 LSM 2070ZX m 7,0 25,0 65 8 LSM 4090ZX m 9,0 25,0 65 10 LSM2075ZX 7,5 25,0 65 8 LSM 4095ZX 9,5 25,0 65 10 LSM 2080ZX m 8,0 25,0 65 8 LSM 4100ZX m 10,0 30,0 75 10 LSM 2085ZX 8,5 25,0 65 10 LSM 4110ZX m 11,0 30,0 80 12 LSM 2090ZX m 9,0 25,0 65 10 LSM 4115ZX 11,5 30,0 80 12 LSM 2095ZX 9,5 25,0 65 10 LSM 4120ZX m 12,0 30,0 80 12 LSM 2100ZX m 10,0 30,0 75 10 LSM 4130ZX m 13,0 35,0 95 16 LSM 2105ZX 10,5 30,0 80 12 LSM4140ZX m 14,0 40,0 95 16 LSM 2110ZX m 11,0 30,0 80 12 LSM 4150ZX m 15,0 40,0 95 16 LSM 2115ZX 11,5 30,0 80 12 LSM 4160ZX m 16,0 50,0 105 16 LSM 2120ZX m 12,0 30,0 80 12 LSM 4170ZX 17,0 50,0 105 20 LSM 2130ZX m 13,0 35,0 95 16 LSM 4180ZX 18,0 50,0 115 20 LSM 2140ZX 14,0 40,0 95 16 LSM 4190ZX 19,0 55,0 120 20 LSM 2150ZX 15,0 40,0 95 16 LSM 4200ZX 20,0 55,0 120 20 LSM 2160ZX 16,0 50,0 105 16 LSM 4220ZX 22,0 60,0 135 25 LSM 2170ZX 17,0 50,0 105 20 LSM 4250ZX 25,0 65,0 140 25 LSM 2180ZX 18,0 50,0 115 20 m = Поставка по запросу LSM 2190ZX 19,0 55,0 120 20 LSM 2200ZX 20,0 55,0 120 20 LSM 2240ZX 24,0 65,0 140 25 LSM 2250ZX 25,0 65,0 140 25 m = Поставка по запросу Рекомендуемые (Фрезерова- øD<ø3 ; doc =0,5 x øD режимы резания ние паза) øD≥ø3 ; doc =1,0 x øD Материал Углерод. и легир. сталь Нерж. сталь,ЧугунøD(НижеHRC25)(НижеHRC45)Титан. cпл.Рекомендуемые (Фрезерование doc =1,5 x øDрежимы резанияуступа)woc =0,1 x øD 1,0 ~ vc 200-250-300 100-150-200 100-120-150 60-75-902,9ft0,002~0,0080,001~0,0040,003~0,01 20,001~0,004МатериалУглерод. и легир. сталь Нерж. сталь,ЧугунøD(НижеHRC25)(НижеHRC45)Титан. cпл. 3,0 ~ vc 200-250-300 100-150-200 100-120-150 60-75-90 3,0 ~ vc 200-250-300 100-150-200 100-120-150 60-75-90 5,9 ft 0,009~0,018 0,004~0,008 0,014~0,030 0,004~0,008 5,9 ft 0,013~0,027 0,007~0,01 3 0,020~0,045 0,007~0,013 6,0 ~ vc 200-250-300 100-150-200 100-120-150 60-75-90 6,0 ~ vc 200-250-300 100-150-200 100-120-150 60-75-90 12,9 ft 0,019~0,038 0,009~0,019 0,034~0,079 0,009~0,019 12,9 ft 0,028~0,052 0,014~0,026 0,049~0,118 0,014~0,026 13,0 ~ vc 200-250-300 100-150-200 100-120-150 60-75-90 13,0 ~ vc 200-250-300 100-150-200 100-120-150 60-75-90 19,9 ft 0,041~0,064 0,023~0,038 0,083~0,128 0,023~0,038 19,9 ft 0,056~0,094 0,030~0,056 0,120~0,187 0,030~0,056 20,0 ~ vc 200-250-300 100-150-200 100-120-150 60-75-90 20,0 ~ vc 200-250-300 100-150-200 100-120-150 60-75-90 øD 25,0 ft 0,071~0,090 0,041~0,052 0,139~0,195 0,041~0,052 øD 25,0 ft 0,101~0,127 0,064~0,082 0,193~0,292 0,064~0,082 woc vc =м/мин f t =мм/зуб vc =м/мин f t =мм/зуб J13 ные фрезы Tвердосплав- doc doc
