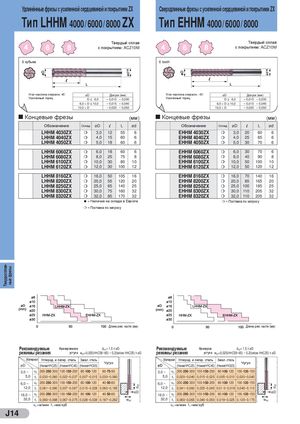

Удлинённые фрезы с усиленной сердцевиной и покрытием ZX Сверхдлинные фрезы с усиленной сердцевиной и покрытием ZX
Тип LHHM ZX Тип EHHM
Твердый сплав Твердый сплав с покрытием: ACZ10M с покрытием: ACZ10M
6 зубьев 6 teeth
Угол наклона спирали: 45˚ Допуск мм Угол наклона спирали : 45˚ Допуск мм
øD ( ) øD ( )
| Усиленный торец | ≤ | Усиленный торец | ≤ | ||||||||
| D 6,0 | – 0,010 – 0,030 | D 6,0 | – 0,010 – 0,030 | ||||||||
| 6,0 < D ≤ 10,0 | – 0,015 – 0,040 | 6,0 < D ≤ 10,0 | – 0,015 – 0,040 | ||||||||
| 10,0 < D | – 0,020 – 0,050 | 10,0 < D | – 0,020 – 0,050 | ||||||||
| Концевые фрезы | мм | Концевые фрезы | мм | ||||||||
| Обозначение | l | Обозначение | l | ||||||||
| Склад | øD | L | ød | Склад | øD | L | ød | ||||
| LHHM 4030ZX | m | 3,0 | 12 | 55 | 6 | EHHM 4030ZX | m | 3,0 | 20 | 60 | 6 |
| LHHM 4040ZX | m | 4,0 | 15 | 60 | 6 | EHHM 4040ZX | m | 4,0 | 25 | 65 | 6 |
| LHHM 4050ZX | m | 5,0 | 18 | 60 | 6 | EHHM 4050ZX | m | 5,0 | 30 | 70 | 6 |
| LHHM 6060ZX | m | 6,0 | 18 | 60 | 6 | EHHM 6060ZX | m | 6,0 | 30 | 70 | 6 |
| LHHM 6080ZX | m | 8,0 | 25 | 75 | 8 | EHHM 6080ZX | m | 8,0 | 40 | 90 | 8 |
| LHHM 6100ZX | m | 10,0 | 30 | 80 | 10 | EHHM 6100ZX | m | 10,0 | 50 | 100 | 10 |
| LHHM 6120ZX | m | 12,0 | 30 | 100 | 12 | EHHM 6120ZX | m | 12,0 | 50 | 120 | 12 |
| LHHM 8160ZX | m | 16,0 | 50 | 105 | 16 | EHHM 8160ZX | m | 16,0 | 70 | 140 | 16 |
| LHHM 8200ZX | m | 20,0 | 55 | 120 | 20 | EHHM 8200ZX | m | 20,0 | 85 | 165 | 20 |
| LHHM 8250ZX | m | 25,0 | 65 | 140 | 25 | EHHM 8250ZX | m | 25,0 100 | 185 | 25 | |
| LHHM 8300ZX | m | 30,0 | 75 | 160 | 32 | EHHM 8300ZX | m | 30,0 | 110 | 205 | 32 |
| LHHM 8320ZX | m | 32,0 | 85 | 170 | 32 | EHHM 8320ZX | m | 32,0 | 110 | 205 | 32 |
l = Наличие на складе в Европе m = Поставка по запросу m = Поставка по запросу
Длина реж. части (мм) Длина реж. части (мм)
| Рекомендуемые | Фрезерование | Рекомендуемые | Фрезеров | |||
| режимы резания | doc = 1,5 x øD | режимы резания | . | doc= 1,5 x øD |
уступа w =0,025(H C56~65) ~ 0,2(below H C25) x øD уступа w =0,025(H C56~65) ~ 0,2(below H C25) x øD
| oc | R | R | oc | R | R | |||||
| Материал | Углерод. и легир. сталь | Закал. сталь | Материал Углерод. и легир. сталь | Закал. сталь | ||||||
| Чугун | Чугун |
| øD | (НижеHRC25) (НижеHRC45) (НижеHRC65) | øDøD | (НижеHRC25) (НижеHRC45) (НижеHRC65) | ||||
| 3,0 ~ | v | 200-250-300 100-150-200 80-100-120 | 60-75-90 3,0 ~ | v | 200-250-300 100-150-200 80-100-120 100-120-150 | ||
| c | c | ||||||
| 5,0 | f | 0,030~0,060 0,022~0,037 0,007~0,015 0,030~0,060 | 5,0 | f | 0,020~0,040 0,015~0,025 0,005~0,010 0,020~0,040 | ||
| t | t | ||||||
| 6,0 ~ | v | 200-250-300 100-150-200 80-100-120 | 40-50-60 6,0 ~ | v | 200-250-300 100-150-200 80-100-120 100-120-150 | ||
| c | c | ||||||
| 12,0 | f | 0,061~0,090 0,037~0,067 0,015~0,028 0,060~0,165 | 12,0 | f | 0,041~0,060 0,025~0,045 0,01 0~0,019 0,040~0,110 | ||
| øD | øD | ||||||
| 32,0 | f | 0,090~0,098 0,067~0,075 0,028~0,038 0,187~0,262 | w | 32,0 | f | w 0,060~0,065 0,045~0,050 0,019~0,025 0,125~0,175 | |
| t | oc | oc t |
