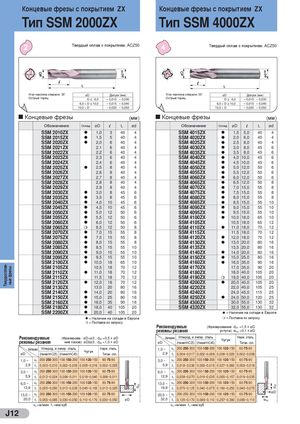

Общий каталог Sumitomo 2012 - страница 248

Концевые фрезы с покрытием ZX Концевые фрезы с покрытием ZX Тип SSM 2000ZX Тип SSM 4000ZX Твердый сплав с покрытием: ACZ50 Твердый сплав с покрытием: ACZ50 Угол наклона спирали: 30˚ øD Допуск (мм) Угол наклона спирали: 30˚ øD Допуск (мм) Острый торец D≤ 6,0 – 0,010 – 0,030 Острый торец D≤ 6,0 – 0,010 – 0,030 6,0 < D ≤ 10,0 – 0,015 – 0,040 6,0 < D ≤ 10,0 – 0,015 – 0,040 10,0 < D – 0,020 – 0,050 10,0 < D – 0,020 – 0,050 Концевые фрезы (мм) Концевые фрезы (мм) Обозначение Склад øD l L ød Обозначение Склад øD l L ød SSM 2010ZX l 1,0 3 40 4 SSM 4015ZX l 1,5 5,0 40 4 SSM 2015ZX l 1,5 5 40 4 SSM 4020ZX l 2,0 6,0 40 4 SSM 2020ZX l 2,0 6 40 4 SSM 4025ZX l 2,5 8,0 40 4 SSM 2021ZX 2,1 6 40 4 SSM 4030ZX l 3,0 8,0 45 6 SSM 2022ZX 2,2 6 40 4 SSM 4035ZX l 3,5 8,0 45 6 SSM 2023ZX 2,3 6 40 4 SSM 4040ZX l 4,0 10,0 45 6 SSM 2024ZX 2,4 6 40 4 SSM 4045ZX l 4,5 10,0 45 6 SSM 2025ZX l 2,5 8 40 4 SSM 4050ZX l 5,0 12,0 50 6 SSM 2026ZX 2,6 8 40 4 SSM 4055ZX l 5,5 12,0 50 6 SSM 2027ZX 2,7 8 40 4 SSM 4060ZX l 6,0 12,0 50 6 SSM 2028ZX 2,8 8 40 4 SSM 4065ZX l 6,5 12,0 50 8 SSM 2029ZX 2,9 8 40 4 SSM 4070ZX l 7,0 15,0 55 8 SSM 2030ZX l 3,0 8 45 6 SSM 4075ZX l 7,5 15,0 55 8 SSM 2035ZX l 3,5 8 45 6 SSM 4080ZX l 8,0 15,0 55 8 SSM 2040ZX l 4,0 10 45 6 SSM 4085ZX l 8,5 15,0 55 10 SSM 2045ZX l 4,5 10 45 6 SSM 4090ZX l 9,0 15,0 55 10 SSM 2050ZX l 5,0 12 50 6 SSM 4095ZX l 9,5 15,0 55 10 SSM 2055ZX l 5,5 12 50 6 SSM 4100ZX l 10,0 18,0 65 10 SSM 2060ZX l 6,0 12 50 6 SSM 4105ZX 10,5 18,0 65 12 SSM 2065ZX m 6,5 12 50 8 SSM 4110ZX l 11,0 18,0 70 12 SSM 2070ZX l 7,0 15 55 8 SSM 4115ZX 11,5 18,0 70 12 SSM 2075ZX l 7,5 15 55 8 SSM 4120ZX l 12,0 18,0 70 12 SSM 2080ZX l 8,0 15 55 8 SSM 4130ZX l 13,0 20,0 80 16 SSM 2085ZX l 8,5 15 55 10 SSM 4135ZX 13,5 20,0 80 16 SSM 2090ZX l 9,0 15 55 10 SSM 4140ZX l 14,0 20,0 80 16 SSM 2095ZX l 9,5 15 55 10 SSM 4150ZX l 15,0 25,0 80 16 SSM 2100ZX l 10,0 18 65 10 SSM 4160ZX l 16,0 35,0 90 16 SSM 2105ZX 10,5 18 70 12 SSM 4170ZX 17,0 35,0 90 20 SSM 2110ZX l 11,0 18 70 12 SSM 4180ZX 18,0 40,0 105 20 SSM 2115ZX 11,5 18 70 12 SSM 4190ZX m 19,0 40,0 105 20 SSM 2120ZX l 12,0 18 70 12 SSM 4200ZX l 20,0 40,0 105 20 SSM 2130ZX 13,0 20 80 16 SSM 4220ZX 22,0 40,0 105 25 SSM 2140ZX l 14,0 20 80 16 SSM 4240ZX 24,0 45,0 115 25 SSM 2150ZX l 15,0 25 80 16 SSM 4250ZX l 24,0 50,0 120 25 SSM 2160ZX l 16,0 35 90 16 SSM 4300ZX 30,0 55,0 130 32 SSM 2180ZX l 18,0 40 105 20 SSM 4320ZX 32,0 55,0 130 32 SSM 2200ZX l 20,0 40 105 20 l = Наличие на складе в Европе l = Наличие на складе в Европе m = Поставка по запросу m = Поставка по запросу Рекомендуемые (Фрезерование doc =1,5 x øD режимы резания уступа) woc =0,1 x øD Рекомендуемые (Фрезерова- øD<ø3 ; doc =0,5 x øDрежимы резанияние пазов)øD≥ø3 ; doc =1,0 x øDМатериалУглерод. и легир. сталь Нерж. сталь,ЧугунøD(НижеHRC25)(НижеHRC45)Титан. cпл. Материал Углерод. и легир. сталь Нерж. сталь,ЧугунøD(НижеHRC25)(НижеHRC45)Титан. cпл.1,0 ~vc200-250-300100-150-200100-120-150 60-75-902,9ft0,004~0,0170,002~0,0080,008~0,0200,002~0,008 1,0 ~ vc 200-250-300 100-150-200 100-120-150 60-75-90 3,0 ~ vc 200-250-300 100-150-200 100-120-150 60-75-90 2,9 ft 0,003~0,010 0,002~0,005 0,005~0,016 0,002~0,005 5,9 ft 0,018~0,036 0,009~0,018 0,027~0,060 0,009~0,018 3,0 ~ vc 200-250-300 100-150-200 100-120-150 60-75-90 6,0 ~ vc 200-250-300 100-150-200 100-120-150 60-75-90 5,9 ft 0,012~0,024 0,006~0,011 0,018~0,040 0,006~0,011 12,9 ft 0,038~0,070 0,019~0,035 0,065~0,157 0,019~0,035 6,0 ~ vc 200-250-300 100-150-200 100-120-150 60-75-90 13,0 ~ vc 200-250-300 100-150-200 100-120-150 60-75-90 12,9 ft 0,025~0,050 0,013~0,025 0,045~0,105 0,013~0,025 19,9 ft 0,075~0,125 0,040~0,075 0,160~0,250 0,040~0,075 13,0 ~ vc 200-250-300 100-150-200 100-120-150 60-75-90 20,0 ~ vc 200-250-300 100-150-200 100-120-150 60-75-90 øD 20,0 ft 0,055~0,085 0,030~0,050 0,110~0,170 0,030~0,050 øD 32,0 ft 0,135~0,170 0,085~0,110 0,257~0,390 0,085~0,110 woc vc =м/мин f t =мм/зуб vc =м/мин f t =мм/зуб J12 Твердосплав- ные фрезы doc doc
