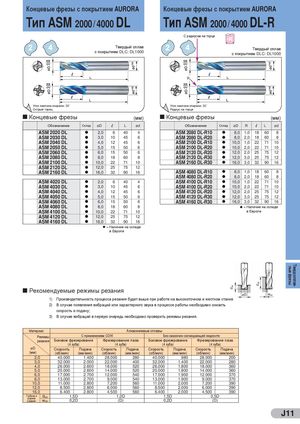

Общий каталог Sumitomo 2012 - страница 247
Навигация
Каталог Sumitomo монолитные фрезы
Каталог Sumitomo инструмент для отрезки
Каталог Sumitomo специальные торцевые фрезы
Каталог Sumitomo твердосплавные заготовки
Каталог Sumitomo микроинструмент
Общий каталог Sumitomo 2018 - 2019
Концевые фрезы с покрытием AURORA Концевые фрезы с покрытием AURORA
Тип ASM DL Тип ASM DL-R
С радиусом на торце Твердый сплав Твердый сплав с покрытием DLC: DL1000 с покрытием DLC: DL1000
R
Угол наклона спирали: 30˚ Угол наклона спирали: 30˚ Острый торец Радиус на торце
| Концевыефрезы | (мм) | ||||
| Обозначение | Склад | øD | l | L | ød |
| ASM 2020 DL | l | 2,0 | 6 | 40 | 4 |
| ASM 2030 DL | l | 3,0 | 10 | 45 | 6 |
| ASM 2040 DL | l | 4,0 | 12 | 45 | 6 |
| ASM 2050 DL | l | 5,0 | 15 | 50 | 6 |
| ASM 2060 DL | l | 6,0 | 15 | 50 | 6 |
| ASM 2080 DL | l | 8,0 | 18 | 60 | 8 |
| ASM 2100 DL | l | 10,0 | 22 | 71 | 10 |
| ASM 2120 DL | l | 12,0 | 25 | 75 | 12 |
| ASM 2160 DL | l | 16,0 | 32 | 90 | 16 |
| ASM 4020 DL | l | 2,0 | 6 | 40 | 4 |
| ASM 4030 DL | l | 3,0 | 10 | 45 | 6 |
| ASM 4040 DL | l | 4,0 | 12 | 45 | 6 |
| ASM 4050 DL | l | 5,0 | 15 | 50 | 6 |
| ASM 4060 DL | l | 6,0 | 15 | 50 | 6 |
| ASM 4080 DL | l | 8,0 | 18 | 60 | 8 |
| ASM 4100 DL | l | 10,0 | 22 | 71 | 10 |
| ASM 4120 DL | l | 12,0 | 25 | 75 | 12 |
| ASM 4160 DL | l | 16,0 | 32 | 90 | 16 |
| l | = Налич в Евр | ие на с опе | кладе |
| Концевыефрезы | (мм) | |||||
| Обозначение | Склад | øD | R | l | L | ød |
| ASM 2080 DL-R10 | l | 8,0 | 1,0 | 18 | 60 | 8 |
| ASM 2080 DL-R20 | l | 8,0 | 2,0 | 18 | 60 | 8 |
| ASM 2100 DL-R10 | l | 10,0 | 1,0 | 22 | 71 | 10 |
| ASM 2100 DL-R20 | l | 10,0 | 2,0 | 22 | 71 | 10 |
| ASM 2120 DL-R20 | l | 12,0 | 2,0 | 25 | 75 | 12 |
| ASM 2120 DL-R30 | l | 12,0 | 3,0 | 25 | 75 | 12 |
| ASM 2160 DL-R30 | l | 16,0 | 3,0 | 32 | 90 | 16 |
| ASM 4080 DL-R10 | l | 8,0 | 1,0 | 18 | 60 | 8 |
| ASM 4080 DL-R20 | l | 8,0 | 2,0 | 18 | 60 | 8 |
| ASM 4100 DL-R10 | l | 10,0 | 1,0 | 22 | 71 | 10 |
| ASM 4100 DL-R20 | l | 10,0 | 2,0 | 22 | 71 | 10 |
| ASM 4120 DL-R20 | l | 12,0 | 2,0 | 25 | 75 | 12 |
| ASM 4120 DL-R30 | l | 12,0 | 3,0 | 25 | 75 | 12 |
| ASM 4160 DL-R30 | l | 16,0 | 3,0 | 32 | 90 | 16 |
| l | = Нал в Ев | ичие ропе | на скл | аде |
Рекомендуемые режимы резания
øD woc 1) Производительность процесса резания будет выше при работе на высокоточном и жестком станке 2) В случае появления вибраций или характерного звука в процессе работы необходимо снизить скорость и подачу; 3) В случае вибраций в первую очередь необходимо проверить режимы резания.
Материал Алюминиевые сплавы
Режимы С применением СОЖ Без смазочно-охлаждающей жидкости
резания Боковое фрезерование Фрезерование паза Боковое фрезерование Фрезерование паза
(4 зуба) (4 зуба) (4 зуба) (4 зуба)
| øD | Скорость | Подача | Скорость | Подача | Скорость | Подача | Скорость | Подача |
| (мм) | (об/мин) | (мм/мин) | (об/мин) | (мм/мин) | (об/мин) | (мм/мин) | (об/мин) | (мм/мин) |
| 2,0 | 40.000 | 1.400 | 28.000 | 280 | 40.000 | 980 | 28.000 | 200 |
| 3,0 | 32.000 | 2.000 | 22.000 | 400 | 32.000 | 1.400 | 22.000 | 280 |
| 4,0 | 26.000 | 2.600 | 18.000 | 520 | 26.000 | 1.800 | 18.000 | 360 |
| 5,0 | 20.000 | 2.600 | 14.000 | 520 | 20.000 | 1.800 | 14.000 | 360 |
| 6,0 | 17.000 | 2.700 | 12.000 | 540 | 17.000 | 1.900 | 12.000 | 370 |
| 8,0 | 13.000 | 2.700 | 9.000 | 540 | 13.000 | 1.900 | 9.000 | 370 |
| 10,0 | 11.000 | 2.800 | 7.200 | 560 | 11.000 | 2.000 | 7.200 | 390 |
| 12,0 | 8.500 | 2.800 | 6.000 | 560 | 8.500 | 2.000 | 6.000 | 390 |
| 16,0 | 6.400 | 2.800 | 4.500 | 560 | 6.400 | 2.000 | 4.500 | 390 |
| Глубинаи | d | 1,5D | 1,0D | 1,5D | 0,5D |
| ширина | oc | ||||
| резания | w | 0,2D | (D) | 0,2D | (D) |
