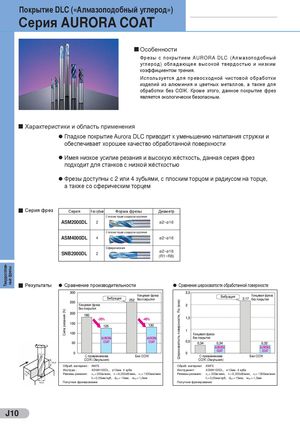

Общий каталог Sumitomo 2012 - страница 246

Покрытие DLC («Алмазоподобный углерод») Серия AURORA COAT Особенности Фрезы с покрытием AURORA DLC (Алмазоподобный углерод) обладающее высокой твердостью и низким коэффициентом трения. Используется для превосходной чистовой обработки изделий из алюминия и цветных металлов, а также для обработки без СОЖ. Кроме этого, данное покрытие фрез является экологически безопасным. Характеристики и область применения l Гладкое покрытие Aurora DLC приводит к уменьшению налипания стружки и обеспечивает хорошее качество обработанной поверхности l Имея низкое усилие резания и высокую жёсткость, данная серия фрез подходит для станков с низкой жёсткостью l Фрезы доступны с 2 или 4 зубьями, с плоским торцом и радиусом на торце, а также со сферическим торцем Серия фрез Серия К-во зубьев Форма фрезы Диаметр С плоским торцем и радиусом скругления ASM2000DL 2 ø2~ø16 С плоским торцем и радиусом скругления ASM4000DL 4 ø2~ø16 Сферическая ø2~ø16 SNB2000DL 2 (R1~R8) Твердосплав- ные фрезы Результаты l Сравнение производительности l Сравнение шероховатости обработанной поверхности Концевая фреза Вибрация Концевая фреза Вибрация без покрытия без покрытия Шероховатость поверхности, Ra (мкм) Концевая фреза без покрытия Сила резания (N) -30% -48% Концевая фреза AURORA AURORA без покрытия COAT COAT AURORA AURORA COAT COAT C применением Без СОЖ C применением Без СОЖ СОЖ (Эмульсия) СОЖ (Эмульсия) Обраб. материал: АМГ6 Обраб. материал: АМГ6 Инструм.: ASM4100DL, ø10мм 4 зуба Инструмент: ASM4100DL, ø10мм 4 зуба Режимы резания: v c = 200м/мин, n = 6,300об/мин, v f = 1300мм/мин Режимы резания: v c = 200м/мин, n = 6,300об/мин, v f = 1300мм/мин f t = 0,05мм/зуб, doc = 10мм, woc = 1,0мм f t = 0,05мм/зуб, doc = 10мм, woc = 1,0мм Попутное фрезерование Попутное фрезерование J10
