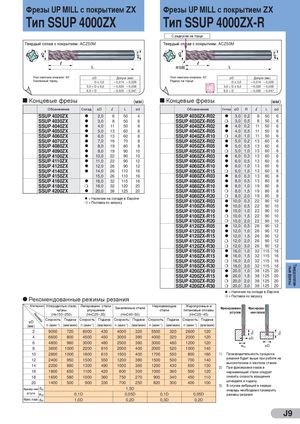

Общий каталог Sumitomo 2012 - страница 245
Навигация
Каталог Sumitomo монолитные фрезы
Каталог Sumitomo инструмент для отрезки
Каталог Sumitomo специальные торцевые фрезы
Каталог Sumitomo твердосплавные заготовки
Каталог Sumitomo микроинструмент
Общий каталог Sumitomo 2018 - 2019
Фрезы UP MILL с покрытием ZX Фрезы UP MILL с покрытием ZX
Тип SSUP 4000ZX Тип SSUP 4000ZX-R
С радиусом на торце Твердый сплав с покрытием: ACZ50M Твердый сплав с покрытием: ACZ50M
Угол наклона спирали: 40˚ Допуск мм Угол наклона спирали: 40˚ Допуск мм
øD ( ) øD ( )
| Усиленный торец | ≤ | Радиус на торце | ≤ | ||||
| D 3,0 | – 0,014 – 0,028 | D 3,0 | – 0,014 – 0,028 | ||||
| 3,0 < D ≤ 6,0 | – 0,020 – 0,038 | 3,0 < D ≤ 6,0 | – 0,020 – 0,038 | ||||
| 6,0 < D | – 0,025 – 0,047 | 6,0 < D | – 0,025 – 0,047 |
| Концевыефрезы | (м | ||||
| Обозначение | Склад | øD | l | L | ød |
| SSUP 4020ZX | l | 2,0 | 6 | 50 | 4 |
| SSUP 4030ZX | l | 3,0 | 8 | 50 | 6 |
| SSUP 4040ZX | l | 4,0 | 11 | 50 | 6 |
| SSUP 4050ZX | l | 5,0 | 13 | 60 | 6 |
| SSUP 4060ZX | l | 6,0 | 13 | 60 | 6 |
| SSUP 4070ZX | l | 7,0 | 16 | 70 | 8 |
| SSUP 4080ZX | l | 8,0 | 19 | 80 | 8 |
| SSUP 4090ZX | l | 9,0 | 19 | 90 | 10 |
| SSUP 4100ZX | l | 10,0 | 22 | 90 | 10 |
| SSUP 4110ZX | l | 11,0 | 22 | 90 | 12 |
| SSUP 4120ZX | l | 12,0 | 26 | 90 | 12 |
| SSUP 4140ZX | l | 14,0 | 26 | 110 | 16 |
| SSUP 4150ZX | 15,0 | 26 | 110 | 16 | |
| SSUP 4160ZX | l | 16,0 | 32 | 115 | 16 |
| SSUP 4180ZX | m | 18,0 | 32 | 120 | 20 |
| SSUP 4200ZX | l | 20,0 | 38 | 125 | 20 |
| = l m = Н П | аличие оставка | на скла по запро | де в Ев су | ропе |
| цевыефрезы | ( | мм) | ||||
| Обозначение | Склад | øD | R | l | L | ød |
| SSUP 4030ZX-R02 | l | 3,0 | 0,2 | 8 | 50 | 6 |
| SSUP 4030ZX-R05 | m | 3,0 | 0,5 | 8 | 50 | 6 |
| SSUP 4040ZX-R02 | l | 4,0 | 0,2 | 11 | 50 | 6 |
| SSUP 4040ZX-R05 | l | 4,0 | 0,5 | 11 | 50 | 6 |
| SSUP 4040ZX-R10 | m | 4,0 | 1,0 | 11 | 50 | 6 |
| SSUP 4050ZX-R02 | l | 5,0 | 0,2 | 13 | 60 | 6 |
| SSUP 4050ZX-R05 | l | 5,0 | 0,5 | 13 | 60 | 6 |
| SSUP 4050ZX-R10 | m | 5,0 | 1,0 | 13 | 60 | 6 |
| SSUP 4060ZX-R03 | l | 6,0 | 0,3 | 13 | 60 | 6 |
| SSUP 4060ZX-R05 | l | 6,0 | 0,5 | 13 | 60 | 6 |
| SSUP 4060ZX-R10 | l | 6,0 | 1,0 | 13 | 60 | 6 |
| SSUP 4060ZX-R15 | m | 6,0 | 1,5 | 13 | 60 | 6 |
| SSUP 4080ZX-R03 | l | 8,0 | 0,3 | 13 | 80 | 8 |
| SSUP 4080ZX-R05 | l | 8,0 | 0,5 | 13 | 80 | 8 |
| SSUP 4080ZX-R10 | l | 8,0 | 1,0 | 19 | 80 | 8 |
| SSUP 4080ZX-R15 | m | 8,0 | 1,5 | 19 | 80 | 8 |
| SSUP 4080ZX-R20 | m | 8,0 | 2,0 | 19 | 80 | 8 |
| SSUP 4100ZX-R03 | l | 10,0 | 0,3 | 22 | 90 | 10 |
| SSUP 4100ZX-R05 | l | 10,0 | 0,5 | 22 | 90 | 10 |
| SSUP 4100ZX-R10 | l | 10,0 | 1,0 | 22 | 90 | 10 |
| SSUP 4100ZX-R15 | m | 10,0 | 1,5 | 22 | 90 | 10 |
| SSUP 4100ZX-R20 | m | 10,0 | 2,0 | 22 | 90 | 10 |
| SSUP 4120ZX-R05 | l | 12,0 | 0,5 | 26 | 90 | 12 |
| SSUP 4120ZX-R10 | l | 12,0 | 1,0 | 26 | 90 | 12 |
| SSUP 4120ZX-R15 | l | 12,0 | 1,5 | 26 | 90 | 12 |
| SSUP 4120ZX-R20 | m | 12,0 | 2,0 | 26 | 90 | 12 |
| SSUP 4120ZX-R30 | m | 12,0 | 3,0 | 26 | 90 | 12 |
| SSUP 4160ZX-R10 | l | 16,0 | 1,0 | 32 | 115 | 16 |
| SSUP 4160ZX-R15 | l | 16,0 | 1,5 | 32 | 115 | 16 |
| SSUP 4160ZX-R20 | m | 16,0 | 2,0 | 32 | 115 | 16 |
| SSUP 4160ZX-R30 | m | 16,0 | 3,0 | 32 | 115 | 16 |
| SSUP 4200ZX-R10 | l | 20,0 | 1,0 | 38 | 125 | 20 |
| SSUP 4200ZX-R15 | l | 20,0 | 1,5 | 38 | 125 | 20 |
| SSUP 4200ZX-R20 | m | 20,0 | 2,0 | 38 | 125 | 20 |
| SSUP 4200ZX-R30 | m | 20,0 | 3,0 | 38 | 125 | 20 |
| = l m = | Налич Постав | ие на ка по з | склад апросу | евЕв | ропе |
Материал Углеродистые стали, Легированн. стали Нержавеющие Жаропрочные и
Закаленные стали Фрезерование Фрезерова-
| Материал Реж | (HB150 Углеродис чугу | ~250) тые стали, ны | (HRC2 Легирова улучш | 5~35) нн. стали ение | (HRC4 Закаленн | 0~50) ые стали | Нержав ста | еющие ли | (HRC2 Жаропр титановы | 0~45) очные и е сплавы |
| øD (мм) имы | n (мин-1) Скорость | (мм/мин) Подача | n (мин-1) Скорость | (мм/мин) Подача | n (мин-1) Скорость | (мм/мин) Подача | n (мин-1) Скорость | (мм/мин) Подача | n (мин-1) Скорость | (мм/мин) Подача |
| 2 | 9000 | 720 | 6000 | 430 | 4000 | 320 | 5500 | 320 | 2600 | 120 |
| 4 | 6600 | 800 | 4500 | 450 | 3000 | 380 | 4000 | 320 | 2000 | 120 |
| 6 | 4800 | 960 | 3000 | 480 | 2500 | 380 | 3000 | 480 | 1200 | 120 |
| 8 | 3600 | 1000 | 2200 | 610 | 2000 | 400 | 2000 | 520 | 1000 | 140 |
| 10 | 2800 | 1000 | 1800 | 610 | 1500 | 400 | 1700 | 550 | 800 | 160 |
| 12 | 2400 | 950 | 1500 | 550 | 1200 | 380 | 1500 | 500 | 700 | 140 |
| 14 | 2200 | 880 | 1300 | 490 | 1000 | 360 | 1200 | 430 | 600 | 130 |
| 16 | 1800 | 650 | 1100 | 420 | 800 | 300 | 1000 | 360 | 500 | 120 |
| 18 | 1600 | 580 | 1000 | 360 | 750 | 270 | 900 | 340 | 450 | 110 |
| 20 | 1400 | 500 | 900 | 330 | 700 | 250 | 820 | 300 | 400 | 100 |
| doc Фрезер-ние | 1, | 5D | ||||||||
| уступа woc | 0, | 1D | 0,0 | 5D | 0,1 | D | 0,0 | 5D | ||
| doc Фрез. паза | 1, | 0D | 0, | 2D | 0,3 | D | 0, | 2D |
w øD
резания будет выше при работе на высокоточном и жестком станке.
шпинделя и подачу.
