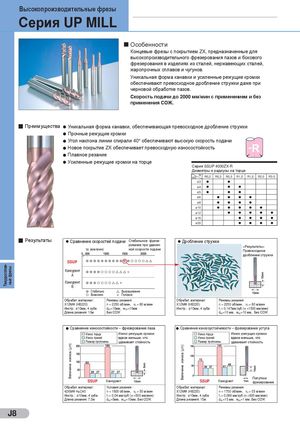

Высокопроизводительные фрезы
Серия UP MILL
Особенности
Концевые фрезы с покрытием ZX, предназначенные для
высокопроизводительного фрезерования пазов и бокового
фрезерования в изделиях из сталей, нержавеющих сталей, жаропрочных сплавов и чугунов.
Уникальная форма канавки и усиленные режущие кромки
обеспечивают превосходное дробление стружки даже при
черновой обработке пазов.
Скорость подачи до 2000 мм/мин с применением и без
применения СОЖ.
Преимущества l Уникальная форма канавки, обеспечивающая превосходное дробление стружки
l Прочные режущие кромки
l Угол наклона линии спирали 40° обеспечивают высокую скорость подачи
l Новое покрытие ZX обеспечивает превосходную износостойкость
l Плавное резание
l Усиленные режущие кромки на торце
Серия SSUP 4000ZX-R Диаметры и радиусы на торце
| R | R0,2 | R0,3 | R0,5 | R1,0 | R1,5 | R2.0 | R3.0 |
| øD | |||||||
| ø3 | l | l | |||||
| ø4 | l | l | l | ||||
| ø5 | l | l | l | ||||
| ø6 | l | l | l | l | |||
| ø8 | l | l | l | l | |||
| ø10 | l | l | l | l | l | ||
| ø12 | l | l | l | l | l | ||
| ø16 | l | l | l | l | |||
| ø20 | l | l | l | l |
Результаты Сравнение скоростей подачи Стабильное фрезе Дробление стружки
| l | - | l | ||
| рование при удвоен- | Результаты |
vf (мм/мин) ной скорости подачи Превосходное
дробление стружки SSUP Конкурент A
Конкурент
B
Стабильно Выкрашивание Возможно Поломка
| Обрабат. материал: | Режимы резания: | Обрабат. материал: | Режимы резания: | ||||
| Х12МФ (HB220) | n = 2250 об/мин, v | = 80 м/мин | Х12МФ (HB220) | n = 2250 об/мин, v = 80 м/мин | |||
| c | c | ||||||
| Инстр: ø10мм, 4 зуба | d | =10мм, w | =10мм | Инстр.: ø10мм, 4 зуба | f = 0,147мм/зуб (v =1500 мм/мин) | ||
| oc | oc | t | f | ||||
| Длина резания: 10м | Без СОЖ | d =10 мм, w | =10 мм, Без СОЖ |
oc oc
l Сравнение износостойкости – фрезерование паза l Сравнение износоустойчивости – фрезерование уступа
| Износ торца | Износ режущих кромок | Износ торца | Износ режущих кромок |
| Износ граней | вдвое меньше, что | Износ граней | вдвое меньше, что |
| Размер проточины | удваивает стойкость | Размер проточины | удваивает стойкость |
Попутное
| SSUP | Конкурент | SSUP | Конкурент | фрезерование | |||
| Обрабат. материал: | Условия резания : | Обрабат. материал: | Режимы резания: | ||||
| 42ХМФ H C40 | n = 1600 об/мин, v | = 50 м/мин | Х12МФ (HB220) | n = 1750 об/мин, v = 55 м/мин |
R c c
| Инстр.: ø10мм, 4 зуба | f = 0,04 мм/зуб (v =500 мм/мин) | Инстр: ø10мм, 4 зуба | f = 0,086 мм/зуб (v =600 мм/мин) | |||||
| t | f | t | f | |||||
| Длина резания: 7,5м | d | =5мм, w | =10мм, Без СОЖ | Длина резания: 15м | d =15 мм, w | =1 мм, Без СОЖ | ||
| oc | oc | oc | oc |
