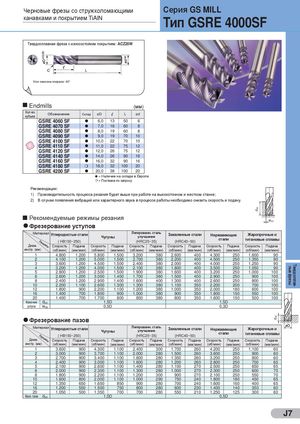

Общий каталог Sumitomo 2012 - страница 243
Навигация
Каталог Sumitomo монолитные фрезы
Каталог Sumitomo инструмент для отрезки
Каталог Sumitomo специальные торцевые фрезы
Каталог Sumitomo твердосплавные заготовки
Каталог Sumitomo микроинструмент
Общий каталог Sumitomo 2018 - 2019
Черновые фрезы со стружколомающими Серия GS MILL
канавками и покрытием TiAlN Тип GSRE 4000SF
Твердосплавная фреза с износостойким покрытием: ACZ20W
Угол наклона спирали: 40°
Endmills (мм)
Кол-во l
| Обозначение Склад | øD | L | ød | ||
| зубьев | |||||
| GSRE 4060 SF | l | 6,0 | 13 | 50 | 6 |
| GSRE 4070 SF | l | 7,0 | 16 | 60 | 8 |
| GSRE 4080 SF | l | 8,0 | 19 | 60 | 8 |
| GSRE 4090 SF | l | 9,0 | 19 | 70 | 10 |
| GSRE 4100 SF | l | 10,0 | 22 | 70 | 10 |
| GSRE 4110 SF | l | 11,0 | 22 | 75 | 12 |
| GSRE 4120 SF | l | 12,0 | 26 | 75 | 12 |
| GSRE 4140 SF | l | 14,0 | 26 | 90 | 16 |
| GSRE 4160 SF | l | 16,0 | 32 | 90 | 16 |
| GSRE 4180 SF | m | 18,0 | 32 | 100 | 20 |
| GSRE 4200 SF | l | 20,0 | 38 | 100 | 20 |
l = Наличие на складе в Европе m = Поставка по запросу Рекомендации: 1) Производительность процесса резания будет выше при работе на высокоточном и жестком станке;
2) В случае появления вибраций или характерного звука в процессе работы необходимо снизить скорость и подачу.
Рекомендуемые режимы резания
w Фрезерование уступов oc
| Мат | ериал Реж | (HB15 Углеродис | 0~250) тые стали | Чуг | уны | (HRC2 Легирова улучш | 5~35) нн. сталь ение | (HRC4 Закаленн | 0~50) ые стали | Нержав ста | еющие ли | Жаропр титановы | очные и е сплавы |
| Диам. инстр. (мм | ) имы | Скорость (об/мин) | Подача (мм/мин) | Скорость (об/мин) | Подача (мм/мин) | Скорость (об/мин) | Подача (мм/мин) | Скорость (об/мин) | Подача (мм/мин) | Скорость (об/мин) | Подача (мм/мин) | Скорость (об/мин) | Подача (мм/мин) |
| 1 | 4.800 | 1.200 | 5.800 | 1.500 | 3.200 | 380 | 2.600 | 400 | 4.300 | 250 | 1.600 | 90 | |
| 2 | 4.100 | 1.200 | 5.000 | 1.500 | 2.700 | 380 | 2.200 | 400 | 4.500 | 250 | 1.350 | 90 | |
| 3 | 3.600 | 1.200 | 4.500 | 1.500 | 2.400 | 380 | 2.000 | 400 | 4.000 | 250 | 1.250 | 90 | |
| 4 | 3.200 | 1.200 | 4.000 | 1.500 | 2.100 | 380 | 1.800 | 400 | 3.500 | 250 | 1.050 | 90 | |
| 5 | 2.800 | 1.200 | 2.500 | 1.500 | 1.900 | 380 | 1.600 | 400 | 3.200 | 250 | 1.000 | 100 | |
| 6 | 2.600 | 1.200 | 3.000 | 1.400 | 1.700 | 380 | 1.500 | 400 | 2.900 | 250 | 900 | 100 | |
| 8 | 2.400 | 1.200 | 2.900 | 1.400 | 1.600 | 400 | 1.300 | 400 | 2.600 | 250 | 800 | 100 | |
| 10 | 2.200 | 1.100 | 2.600 | 1.300 | 1.300 | 380 | 1.100 | 350 | 2.200 | 200 | 700 | 100 | |
| 12 | 1.800 | 900 | 2.200 | 1.100 | 1.200 | 380 | 1.000 | 350 | 2.000 | 180 | 600 | 100 | |
| 16 | 1.400 | 700 | 1.800 | 900 | 1.000 | 380 | 900 | 350 | 1.800 | 150 | 550 | 100 | |
| 20 | 1.400 | 700 | 1.700 | 800 | 850 | 380 | 800 | 350 | 1.600 | 150 | 500 | 100 | |
| Фрез-ние | doc | 1, | 5D | 1,5 | D | ||||||||
| уступа | woc | 0, | 5D | 0,3 | D |
Фрезерование пазов
| Материал Углеродистые стали | Легированн. сталь | Закаленные стали | Нержавеющие | Жаропрочные и | ||
| Чугуны | улучшение |
Режимы стали титановые сплавы
( HB150~250) (HRC25~35) (HRC40~50)
| Диам. | Скорость | Подача | Скорость | Подача | Скорость | Подача | Скорость | Подача | Скорость | Подача | Скорость | Подача |
| инстр. (мм) | (об/мин) | (мм/мин) | (об/мин) | (мм/мин) | (об/мин) | (мм/мин) | (об/мин) | (мм/мин) | (об/мин) | (мм/мин) | (об/мин) | (мм/мин) |
| 1 | 3.600 | 900 | 4.300 | 1.100 | 2.400 | 300 | 1.700 | 260 | 4.200 | 250 | 1.100 | 60 |
| 2 | 3.000 | 900 | 3.700 | 1.100 | 2.000 | 280 | 1.500 | 260 | 3.600 | 250 | 900 | 60 |
| 3 | 2.700 | 900 | 3.400 | 1.100 | 1.800 | 280 | 1.350 | 260 | 3.200 | 250 | 800 | 60 |
| 4 | 2.400 | 900 | 3.000 | 1.100 | 1.600 | 280 | 1.200 | 260 | 2.800 | 250 | 700 | 60 |
| 5 | 2.100 | 900 | 2.600 | 1.100 | 1.400 | 280 | 1.100 | 270 | 2.500 | 250 | 650 | 65 |
| 6 | 2.000 | 900 | 2.300 | 1.100 | 1.300 | 280 | 1.000 | 270 | 2.300 | 250 | 600 | 70 |
| 8 | 1.800 | 900 | 2.200 | 1.100 | 1.200 | 300 | 900 | 270 | 2.100 | 250 | 550 | 70 |
| 10 | 1.600 | 800 | 2.000 | 1.100 | 1.000 | 290 | 750 | 240 | 1.800 | 180 | 450 | 65 |
| 12 | 1.350 | 650 | 1.650 | 850 | 900 | 280 | 700 | 240 | 1.600 | 160 | 400 | 65 |
| 16 | 1.200 | 550 | 1.500 | 750 | 800 | 280 | 600 | 230 | 1.400 | 140 | 350 | 60 |
Фрез. паза d 1,0D 0,5D
