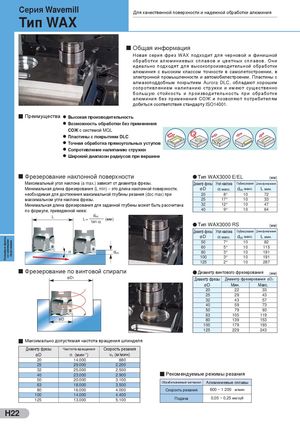

Общий каталог Sumitomo 2012 - страница 228
Навигация
Каталог Sumitomo монолитные фрезы
Каталог Sumitomo инструмент для отрезки
Каталог Sumitomo специальные торцевые фрезы
Каталог Sumitomo твердосплавные заготовки
Каталог Sumitomo микроинструмент
Общий каталог Sumitomo 2018 - 2019
Тип Для качественной поверхности и надежной обработки алюминия
WAX
Общая информация
Новая серия фрез WAX подходит для черновой и финишной обработки алюминиевых сплавов и цветных сплавов. Они идеально подходят для высокопроизводительной обработки алюминия с высоким классом точности в самолетостроении, в электронной промышленности и автомобилестроении. Пластины с алмазоподдобным покрытием Aurora DLC, обладают хорошим сопротивлением налипанию стружки и имеют существенно большую стойкость и производительность при обработке алюминия без применения СОЖ и позволяют потребителям добиться соответствия стандарту ISO14001.
Преимущества l Высокая производительность
l Возможность обработки без применения СОЖ с системой MQL l Пластины с покрытием DLC l Точная обработка прямоугольных уступов l Сопротивление налипанию стружки l Широкий диапазон радиусов при вершине
| Тип W | X3000 E | /EL | (мм) |
| Диаметр фрезы | Угол наклона | Глубина резания | Длина фрезерования |
| øD | макс. | docмакс. | L мин. |
| 20 | 8° | 10 | 72 |
| 25 | 17° | 10 | 33 |
| 32 | 12° | 10 | 47 |
| 40 | 9° | 10 | 64 |
L d oc мм
L = ( )
tan Тип
| Тип W | X3000 | S | (мм) |
| øD Диаметр фрезы | макс. Угол наклона | Глубина резания docмакс. | L мин. Длина фрезерования |
| 50 | 7° | 10 | 82 |
| 60 | 5° | 10 | 115 |
| 80 | 3° | 10 | 191 |
| 100 | 3° | 10 | 191 |
| 125 | 2° | 10 | 287 |
oc
Фрезерование по винтовой спирали Диаметр винтового фрезерования
(мм)
øD1 Диаметр фрезы Диаметр фрезерования øD
1
| Диаметр фрезы | Диаметр фрез | ерования øD1 |
| øD | Мин. | Макс. |
| 20 | 22 | 33 |
| 25 | 29 | 43 |
| 32 | 43 | 57 |
| 40 | 59 | 73 |
| 50 | 79 | 93 |
| 63 | 105 | 119 |
| 80 | 139 | 153 |
| 100 | 179 | 193 |
| 125 | 229 | 243 |
Максимально допустимая частота вращения шпинделя
Диаметр фрезы Частота вращения Скорость резания
| øD Диаметр фрезы | n(мин-1) Частота вращения | vc(м/мин) Скорость резания |
| 20 | 14.000 | 880 |
| 25 | 29.000 | 2.200 |
| 32 | 25.000 | 2.500 |
| 40 | 23.000 | 2.900 |
| 50 | 20.000 | 3.100 |
| 63 | 18.000 | 3.500 |
| 80 | 16.000 | 4.000 |
| 100 | 14.000 | 4.400 |
| 125 | 13.000 | 5.100 |
Обрабатываемый материал
| Обрабатываемый материал | Алюминиевые сплавы |
| Скорость резания | 600 ~ 1 200 м/мин |
| Подача | 0,05 ~ 0,25мм/зуб |
