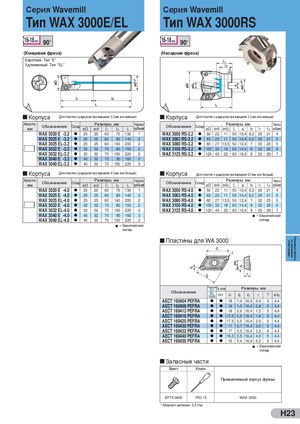

Тип WAX 3000E/EL Тип WAX 3000RS
16-18мм 16-18мм
90° 90°
(Концевая фреза) (Насадная фреза) Короткий. Тип ”E” Удлиненный. Тип ”EL”
Корпуса (Для пластин с радиусом при вершине 3,2 мм или меньше) Корпуса (Для пластин с радиусом при вершине 3,2 мм или меньше)
Хвосто- Размеры, мм Число Размеры, мм Число
Обозначение Склад Обозначение Склад
| вик | øD | ød | l | l | L | зубьев | øD ød | ød | L | a b | l | l | зубьев | |||||
| 1 | 2 | 1 | 2 | 1 | 2 | |||||||||||||
| WAX 3020 E -3.2 | l | 20 | 20 | 60 | 70 | 130 | 1 | WAX 3050 RS-3.2 | l | 50 | 22 | 11 | 50 10,4 6,3 | 26 | 21 | 4 | ||
| WAX 3025 E -3.2 | l | 25 | 25 | 60 | 80 | 140 | 2 | WAX 3063 RS-3.2 | l | 63 | 22 | 11 | 50 10,4 6,3 | 26 | 21 | 5 | ||
| WAX 3025 EL-3.2 | l | 25 | 25 | 60 | 140 | 200 | 2 | WAX 3080 RS-3.2 | l | 80 | 27 13,5 50 12,4 | 7 | 30 | 23 | 5 | |||
| WAX 3032 E -3.2 | l | 32 | 32 | 70 | 80 | 150 | 2 | WAX 3100 RS-3.2 | l | 100 32 | 18 | 63 14,4 | 8 | 32 | 26 | 6 | ||
| WAX 3032 EL-3.2 | l | 32 | 32 | 70 | 150 | 220 | 2 | WAX 3125 RS-3.2 | l | 125 40 | 22 | 63 16,4 | 9 | 35 | 29 | 7 | ||
| WAX 3040 E -3.2 | l | 40 | 32 | 70 | 90 | 160 | 3 | |||||||||||
| WAX 3040 EL-3.2 | l | 40 | 32 | 70 | 150 | 220 | 3 |
| Хвосто- Кор | Обозначение пуса (Для плас | Склад тин с ра | диусом | Раз при ве | меры, ршине 4, | мм 0 мм ил | и боль | Число ше) |
| вик | øD | ød | l1 | l2 | L | зубьев | ||
| WAX 3020 E -4.0 | l | 20 | 20 | 60 | 70 | 130 | 1 | |
| WAX 3025 E -4.0 | l | 25 | 25 | 60 | 80 | 140 | 2 | |
| WAX 3025 EL-4.0 | l | 25 | 25 | 60 | 140 | 200 | 2 | |
| WAX 3032 E -4.0 | l | 32 | 32 | 70 | 80 | 150 | 2 | |
| WAX 3032 EL-4.0 | l | 32 | 32 | 70 | 150 | 220 | 2 | |
| WAX 3040 E -4.0 | l | 40 | 32 | 70 | 90 | 160 | 3 | |
| WAX 3040 EL-4.0 | l | 40 | 32 | 70 | 150 | 220 | 3 | |
| l = | Европ склад | ейский |
(Для пластин с радиусом при вершине 4,0 мм или больше)
Пластины для WA 3000
Покрытие Тв.сплав Размеры, мм Обозначение DLC
DL l l l
H1 r T ød
| 1000 | 1 | 2 | 3 | 3 | ||
| AECT 160404 PEFRA | l | l | 18 | 1,4 16,4 0,4 | 5 | 4,4 |
| AECT 160408 PEFRA | l | l | 18 | 1,0 16,4 0,8 | 5 | 4,4 |
| AECT 160412 PEFRA | l | l | 18 | 0,6 16,4 1,2 | 5 | 4,4 |
| AECT 160416 PEFRA | l | l | 17,5 0,5 16,4 1,6 | 5 | 4,4 | |
| AECT 160420 PEFRA | l | l | 17,5 0,5 16,4 2,0 | 5 | 4,4 | |
| AECT 160430 PEFRA | l | l | 17 | 0,7 16,4 3,0 | 5 | 4,4 |
| AECT 160432 PEFRA | l | l | 17 | 0,5 16,4 3,2 | 5 | 4,4 |
| AECT 160440 PEFRA | l | l | 16,5 0,5 16,4 4,0 | 5 | 4,4 | |
| AECT 160450 PEFRA | l | l | 16 | 0,4 16,4 5,0 | 5 | 4,4 |
l = Европейский склад Запасные части Винт Ключ
Применяемый корпус фрезы
BFTX 0408 TRD 15 WAX 3000
* Момент затяжки: 3,5 Нм
