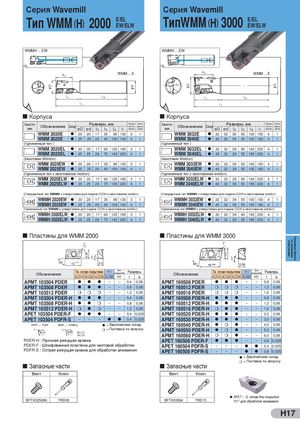

Общий каталог Sumitomo 2012 - страница 223
Навигация
Каталог Sumitomo монолитные фрезы
Каталог Sumitomo инструмент для отрезки
Каталог Sumitomo специальные торцевые фрезы
Каталог Sumitomo твердосплавные заготовки
Каталог Sumitomo микроинструмент
Общий каталог Sumitomo 2018 - 2019
Тип Тип
WMM (H) 2000 E/EL WMM (H) 3000 E/EL
EW/ELW EW/ELW
WMMH …EW WMMH …EW
WMM …E WMM …E
Корпуса Корпуса
| Хвосто- | Размеры, мм | Общее | Кол во | Хвосто | Размеры, мм | Общее | Кол во | |||
| Обозначение Склад | - | - | Обозначение Склад | - | ||||||
| вик | кол-во | эфф-ых | вик | кол -во | эфф-ых |
| øD ød | l | l | l | l | зубьев | зубьев | øD ød | l | l | l | l | зубьев | зубьев | ||||||||
| 2 | 3 | 4 | 1 | 2 | 3 | 4 | 1 | ||||||||||||||
| WMM 2020E | l | 20 | 20 | 17 | 35 | 95 | 130 | 3 | 1 | WMM 3032E | l | 32 | 32 | 39 | 50 | 100 | 150 | 4 | 1 | ||
| WMM 2025E | l | 25 | 25 | 26 | 40 | 100 | 140 | 4 | 1 | WMM 3040E | l | 40 | 32 | 39 | 55 | 105 | 160 | 4 | 1 | ||
| (Удлиненный тип ) | (Удлиненный тип ) | ||||||||||||||||||||
| WMM 2020EL | l | 20 | 20 | 17 | 60 | 125 | 185 | 3 | 1 | WMM 3032EL | l | 32 | 32 | 39 | 90 | 140 | 230 | 4 | 1 | ||
| WMM 2025EL | l | 25 | 25 | 26 | 75 | 145 | 220 | 4 | 1 | WMM 3040EL | l | 40 | 32 | 39 | 55 | 185 | 230 | 4 | 1 | ||
| (Хвостовик Weldon) | (Хвостовик Weldon) | ||||||||||||||||||||
| WMM 2020EW | l | 20 | 20 | 17 | 35 | 95 | 130 | 3 | 1 | WMM 3032EW | l | 32 | 32 | 39 | 50 | 100 | 150 | 4 | 1 | ||
| WMM 2025EW | l | 25 | 25 | 26 | 40 | 100 | 140 | 4 | 1 | WMM 3040EW | l | 40 | 32 | 39 | 55 | 105 | 160 | 4 | 1 | ||
| (Удлиненный тип с хвостовиком weldon) | (Удлиненный тип с хвостовиком weldon) | ||||||||||||||||||||
| WMM 2020ELW | l | 20 | 20 | 17 | 60 | 125 | 185 | 3 | 1 | WMM 3032ELW | l | 32 | 32 | 39 | 90 | 140 | 230 | 4 | 1 | ||
| WMM 2025ELW | l | 25 | 25 | 26 | 75 | 145 | 220 | 4 | 1 | WMM 3040ELW | l | 40 | 32 | 39 | 55 | 185 | 230 | 4 | 1 | ||
| (Стандартный тип WMMH с отверстиями для подачи СОЖ и хвостовиком weldon) | (Стандартный тип WMMH с отверстиями для подачи СОЖ и хвостовиком weldon) | ||||||||||||||||||||
| WMMH 2020EW | l | 20 | 20 | 17 | 35 | 95 | 130 | 3 | 1 | WMMH 3032EW | l | 32 | 32 | 39 | 50 | 100 | 150 | 4 | 1 | ||
| WMMH 2025EW | l | 25 | 25 | 26 | 40 | 100 | 140 | 4 | 1 | WMMH 3040EW | l | 40 | 32 | 39 | 55 | 105 | 160 | 4 | 1 | ||
| (Удлиненный тип WMMH с отверстиями для подачи СОЖ и хвостовиком weldon) | (Удлиненный тип WMMH с отверстиями для подачи СОЖ и хвостовиком weldon) | ||||||||||||||||||||
| WMMH 2020ELW | l | 20 | 20 | 17 | 60 | 125 | 185 | 3 | 1 | WMMH 3032ELW | l | 32 | 32 | 39 | 90 | 140 | 230 | 4 | 1 | ||
| WMMH 2025ELW | l | 25 | 25 | 26 | 75 | 145 | 220 | 4 | 1 | WMMH 3040ELW | l | 40 | 32 | 39 | 55 | 185 | 230 | 4 | 1 |
Пластины для WMM 2000 Пластины для WMM 3000
Тв. сплав покрытием Без Размеры Тв. сплав покрытием Без Размеры
Обозначение DLC покрытия Обозначение DLC покрытия
ACZ310 ACZ330 ACZ350 DL1000 H1 r a ACZ310 ACZ330 ACZ350 DL1000 H1 r a
APMT 103504 PDER l l l _ _ APMT 160508 PDER l l l _ _
0,4 0,08 0,8 0,08
APMT 103508 PDER l l l _ _ APMT 160512 PDER m m m _ _
0,8 0,08 1,2 0,08
APMT 103512 PDER m m m _ _ APMT 160516 PDER m m m _ _
1,2 0,08 1,6 0,08
APMT 103504 PDER-H l l l _ _ APMT 160508 PDER-H l l l _ _
0,4 0,08 0,8 0,08
APMT 103508 PDER-H l l m _ _ APMT 160512 PDER-H l l l _ _
0,8 0,08 1,2 0,08
APMT 103512 PDER-H m l m _ _ APMT 160516 PDER-H m l l _ _
1,2 0,08 1,6 0,08
APET 103504 PDER-F l l l _ _ APMT 160520 PDER-H l l l _ _
0,4 0,025 2,0 0,08
APET 103504 PDFR-S _ _ _ l l APMT 160530 PDER-H l l l _ _
0,4 0,025 3,0 0,08
Европейский склад APMT 160540 PDER-H l m l _ _
l = 4,0 0,08
= Поставка по запросу l m l _ _
m APMT 160550 PDER-H 5,0 0,08
| APMT 160560 PDER-H | m | m | l | _ | _ | |||
| 6,0 | 0,08 | |||||||
| Прочная режущая кромка | l | l | l | _ | _ |
PDER-H : APET 160508 PDER-F 0,8 0,025
| PDER-F : Шлифованная пластина для чистовой обработки | APET 160504 PDFR-S | _ | _ | _ | l | l | ||
| 0,4 | 0,025 | |||||||
| PDFR-S : Острая режущая кромка для обработки алюминия | APET 160508 PDFR-S | _ | _ | _ | l | l | ||
| 0,8 | 0,025 | |||||||
| l = Европейский склад | ||||||||
| m = Поставка по запросу | ||||||||
| Запасные части | Запасные части |
Винт Ключ Винт Ключ
APET--- S, сплав без покрытия
BFTX02506N TRD08 BFTX03584 TRD15 “H1” для обработки алюминия
