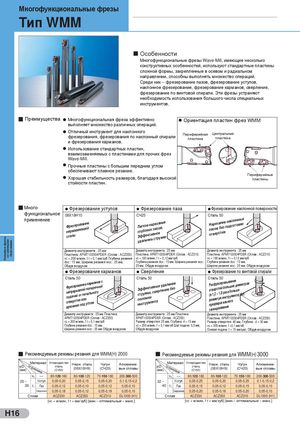

Общий каталог Sumitomo 2012 - страница 222
Навигация
Каталог Sumitomo монолитные фрезы
Каталог Sumitomo инструмент для отрезки
Каталог Sumitomo специальные торцевые фрезы
Каталог Sumitomo твердосплавные заготовки
Каталог Sumitomo микроинструмент
Общий каталог Sumitomo 2018 - 2019
Многофункциональные фрезы
Тип WMM
Особенности
Многофункциональные фрезы Wave-Mill, имеющие несколько
конструктивных особенностей, используют стандартные пластины
сложной формы, закрепленные в осевом и радиальном
направлении, способны выполнять множество операций. Среди них – фрезерование пазов, фрезерование уступов, наклонное фрезерование, фрезерование карманов, сверление,
фрезерование по винтовой спирали. Эти фрезы устраняют
необходимость использования большого числа специальных
инструментов.
Преимущества l Многофункциональная фреза эффективно Ориентация пластин фрез
l WMM выполняет множество различных операций. l Отличный инструмент для наклонного Периферийная Центральная
фрезерования, фрезерования по наклонный спирали пластина пластина и фрезерования карманов. l Использование стандартных пластин,
взаимозаменяемых с пластинами для прочих фрез
Wave-Mill.
l Прочные пластины с большим передним углом
обеспечивают плавное резание. Периферийные l Хорошая стабильность размеров, благодаря высокой пластины стойкости пластин.
| Много- | Фрезерование уступов | Фрезерование паза | Фрезерование наклонной поверхности | |
| l | l | l | ||
| функциональное | ||||
| 08Х18Н10 | СЧ25 | Сталь 50 | ||
| применение | ||||
| наклонных | ||||
| Фрезерование | Легкое нарезание | Нарезаниеподготовки |
пазов. пазов без нержавеющей глубоких отверстия стали Эффективноестружки
удаление
| Диаметр инструмента : 25 мм | Диаметр инструмента : 25 мм | Диаметр инструмента : 25 мм |
| Пластина: APMT103504PDER (Сплав : ACZ350) | Пластина: APMT103504PDER (Сплав : ACZ310) | Пластина: APMT103504PDER (Сплав : ACZ310) |
| vc = 200 м/мин, f t = 0,1 мм/зуб Глубина резания | vc = 180 м/мин, f t = 0,12 мм/зуб | vc = 180 м/мин, f t = 0,12 мм/зуб |
| doc : 15 мм, Ширина резания woc : 25 мм, | Глубина резания doc : 15 мм, Ширина резания woc : | Глубина резания doc : 15 мм, |
| Обдув воздухом | 25 мм, Обдув воздухом | Ширина резания woc : 25 мм, Обдув воздухом |
Фрезерование карманов Сверление Фрезерование по винтовой спирали
| l | l | l | |
| Сталь 50 | Сталь 50 | Сталь 50 | |
| с |
карманов удаление Расфрезеровывание
| Фрезерованиепоперечной | Эффективное | без | больших диаметров | |||
| сверление | отверстий | |||||
| непрерывнойначального | стружки, | раза больше без | ||||
| (в 1,2 – 1,8 | ) | |||||
| подачей от | инструмента |
| или | поломки | диаметра | |
| отверстия | инструмента | ||
| под углом | предварительного | ||
| врезание | |||
| засверливания | |||
| Диаметр инструмента : 25 мм Пластина: | Диаметр инструмента : 25 мм Пластина: | Диаметр инструмента : 25 мм | |
| APMT103504PDER (Сплав : ACZ350) | APMT103504PDER (Сплав : ACZ350) | Пластина: APMT103504PDER (Сплав : ACZ350) | |
| vc = 200 м/мин, f t = 0,1 мм/зуб | Размер отверстия: 25 мм, Глубина: d = 15 мм | Размер отверстия: 40 мм, Глубина : d = 30 мм | |
| Глубина резания doc : 15 мм, | vc = 200 м/мин, f = 0,1 мм/об Шаг подачи: 0,5 мм, | vс = 300 м/мин, f =0,1 мм/об | |
| Ширина резания woc : 25 мм Обдув воздухом | Обдув воздухом | Осевая подача: t = 15 мм/шаг, Обдув воздухом |
Рекомендуемые режимы резания для WMM(H) 2000 Рекомендуемые режимы резания для WMM(H) 3000
| Материал | Углеродистая | Нерж | сталь | Чугун | Алюминие | Материал | Углеродистая | Нерж | сталь | Чугун | Алюминие | ||||||||
| Тип фрезерования | . | - | Тип фрезерования | . | - | ||||||||||||||
| øD | сталь | Х | Н | СЧ | вые сплавы | øD | сталь | Х | Н | СЧ | вые сплавы |
| Материал øD (мм) Тип фрезерования | Углеродистая сталь (Ст50) | Нерж. сталь (08Х18Н9) | Чугун (СЧ20) | Алюминие- вые сплавы |
| — vc | 80-120-160 | 80-100-120 | 70-150-180 | 200-300-500 |
| 20 ~ Уступ | 0,05-0,20 | 0,05-0,15 | 0,05-0,20 | 0,1-0,15-0,2 |
| 26 Паз ft | 0,05-0,12 | 0,05-0,10 | 0,05-0,12 | 0,05-0,10 |
| Сверление | 0,05-0,18 | 0,05-0,12 | 0,05-0,18 | 0,05-0,10 |
| Сплав | ACZ330 | ACZ350 | ACZ310 | DL1000(H1) |
| Материал øD (мм) Тип фрезерования | Углеродистая сталь (Ст50) | Нерж. сталь (08Х18Н9) | Чугун (СЧ20) | Алюминие- вые сплавы |
| vc — | 80-120-160 | 80-100-120 | 70-150-180 | 200-300-500 |
| 32 ~ Уступ | 0,05-0,25 | 0,05-0,20 | 0,05-0,25 | 0,1-0,15-0,2 |
| 40 ft Паз | 0,05-0,15 | 0,05-0,12 | 0,05-0,15 | 0,05-0,10 |
| Сверление | 0,05-0,20 | 0,05-0,18 | 0,05-0,20 | 0,05-0,10 |
| Сплав | ACZ330 | ACZ350 | ACZ310 | DL1000(H1) |
