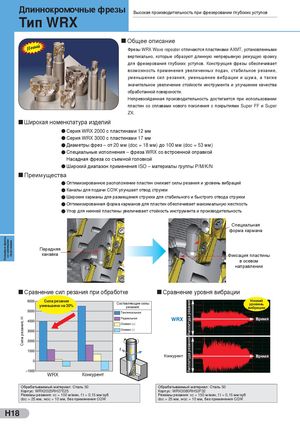

Общий каталог Sumitomo 2012 - страница 224

Длиннокромочные фрезы Высокая производительность при фрезеровании глубоких уступов Тип WRX Общее описание Новый Фрезы WRX Wave repeater отличаются пластинами AXMT, установленными вертикально, которые образуют длинную непрерывную режущую кромку для фрезерования глубоких уступов. Конструкция фрезы обеспечивает возможность применения увеличенных подач, стабильное резание, уменьшение сил резания, уменьшение вибрации и шума, а также значительное увеличение стойкости инструмента и улучшение качества обработанной поверхности. Непревзойденная производительность достигается при использовании пластин со сплавами нового поколения с покрытиями Super FF и Super ZX. Широкая номенклатура изделий l Серия WRX 2000 с пластинами 12 мм l Серия WRX 3000 с пластинами 17 мм l Диаметры фрез – от 20 мм (doc = 18 мм) до 100 мм (doc = 53 мм) l Специальные исполнения – фреза WRX со встроенной оправкой Насадная фреза со съемной головкой l Широкий диапазон применения ISO – материалы группы P/M/K/N Преимущества l Оптимизированное расположение пластин снижает силы резания и уровень вибраций l Каналы для подачи СОЖ улучшает отвод стружки l Широкие карманы для размещения стружки для стабильного и быстрого отвода стружки l Оптимизированная форма карманов для пластин обеспечивает максимальную жесткость l Упор для нижней пластины увеличивает стойкость инструмента и производительность Специальная форма кармана Передняя канавка Фиксация пластины в осевом направлении Сравнение сил резания при обработке Сравнение уровня вибрации Сила резанияуменьшена на 30% Составляющие силырезания: Низкийуровеньвибрации Тангенсальная Радиальная WRX Время Осевая (+) Осевая (-) Конкурент Время WRX Конкурент Обрабатываемый материал: Сталь 50 Обрабатываемый материал: Сталь 50 Корпус: WRX2025RH27E25 Корпус: WRX3080RH53F32 Режимы резания: vc = 100 м/мин, f t = 0,15 мм/зуб Режимы резания: vc = 150 м/мин, f t = 0,15 мм/зуб doc = 25 мм, woc = 10 мм, без применения СОЖ doc = 25 мм, woc = 10 мм, без применения СОЖ H18 Концевые фрезы со сменными пластинами Сила резания, Н Амплитуда резания Амплитуда резания
