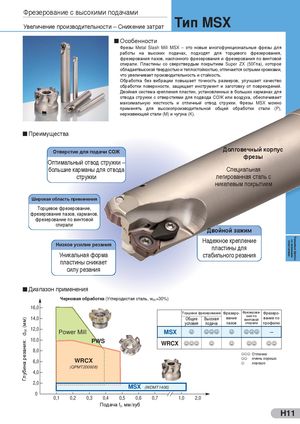

Фрезерование с высокими подачами Увеличение производительности – Снижение затрат Тип MSX Особенности Фрезы Metal Slash Mill MSX – это новые многофункциональные фрезы для работы на высоких подачах, подходят для торцевого фрезерования, фрезерования пазов, наклонного фрезерования и фрезерования по винтовой спирали. Пластины со сверхтвердым покрытием Super ZX (50Гпа), которое обладаетвысокой твердостью и теплостойкостью, отличается острыми кромками, что увеличивает производительность и стойкость. Обработка без вибрации повышает точность размеров, улучшает качество обработки поверхности, защищает инструмент и заготовку от повреждений. Двойная система крепления пластин, установленных в больших карманах для отвода стружки с отверстиями для подвода СОЖ или воздуха, обеспечивает максимальную жесткость и отличный отвод стружки. Фрезы MSX можно применять для высокопроизводительной общей обработки стали (P), нержавеющей стали (M) и чугуна (K). Преимущества Отверстие для подачи СОЖ Долговечный корпус фрезы Оптимальный отвод стружки – большие карманы для отвода Специальная стружки легированная сталь с никелевым покрытием Широкая область применения Торцевое фрезерование, фрезерование пазов, карманов, фрезерование по винтовой спирали Двойной зажим Надежное крепление Низкое усилие резания пластины для Уникальная форма стабильного резания пластины снижает силу резания Диапазон применения Черновая обработка (Углеродистая сталь, woc=30%) 16,0 – Торцовое фрезерование Фрезеро- Фрезерова- Фрезеро- 14,0 – Общие Высокая вание ние повинтовойвание по условия подача пазов спирали профилю 12,0 – Power Mill MSX ☺ ☺☺☺ ☺ ☺☺☺ – 10,0 – PWS WRCX ☺☺☺ ☺ ☺ ☺☺ ☺☺ 8,0 – ☺☺☺ Отлично 6,0 – WRCX ☺☺ очень хорошо☺хорошо (QPMT200608) 4,0 – 2,0 – MSX (WDMT1406) 0 l l l l l l l l l 0,1 0,2 0,3 0,4 0,5 0,6 0,7 1,0 2,0 Подача ft, мм/зуб H11 пластинами со сменными Концевые фрезы doc (мм)Глубина резания:
